Caratteristiche di Rhino 5
- Informazioni generali
- Modellazione
- Editing
- Interfaccia
- Visualizzazione.
- Rendering
- Disegno e stampa
- Fab digitale
- Strumenti mesh
- Cattura 3D
- Analisi
- Progetti estesi
- Compatibilità
- Sviluppatori
- Amministrazione
- Oltre 5
- Opuscoli
Informazioni generali
Rhino è in grado di creare, modificare, analizzare, documentare e ancora renderizzare, animare e tradurre curve, superfici, solidi, nuvole di punti e mesh poligonali NURBS*. Non ci sono limiti di complessità, grado o dimensioni, oltre a quelli del vostro hardware.
Funzionalità in evidenza:
- Illimitati strumenti per la modellazione free-form 3D, che solo prodotti molto più cari sono in grado di offrire. Con Rhino, è possibile modellare ogni forma possibile ed immaginabile.
- Precisione necessaria per il design, la creazione di prototipi, la progettazione, l'analisi e la realizzazione di qualsiasi modello, da un aeroplano a un gioiello.
- Compatibilità con tutti gli altri programmi di design, disegno tecnico, CAM, ingegnerizzazione, analisi, rendering, animazione ed illustrazione.
- Lettura e riparazione di mesh complicate e file IGES.
- Accessibilità. Facile da imparare e usare: l'utente può concentrarsi sulla progettazione e la visualizzazione senza essere distratto dal software.
- Velocità anche su un normale laptop. Non richiede nessun hardware specifico.
- Piattaforma di sviluppo per centinaia di prodotti specifici per la modellazione. (solo Windows)
- Alla portata di tutti. Hardware comune. Apprendimento rapido. Prezzo alla portata di tutti. Nessun costo di manutenzione.
Rhino 5 per Mac
Il modellatore 3D più versatile al mondo è ora disponibile per OS X.
Ulteriori informazioni...
Novità di Rhino 5
Il processo di sviluppo di Rhino 5 è nato ponendosi come scopo principale l'eliminazione di tutti i colli di bottiglia possibili dal flusso di lavoro con Rhino. Il risultato è un'applicazione più veloce, capace di gestire progetti di gruppo e modelli molto più grandi, con migliaia di miglioramenti più o meno importanti.
Grazie agli oltre 40.000 utenti delle versioni preliminari, abbiamo potuto provare e perfezionare Rhino 5 e trasformarlo nella versione più stabile della sua storia.
Creazione dei modelli
Punti: punti, nuvole di punti, griglia di punti, estrai da oggetti, segna (intersezione, dividi, estremi, più vicino, fuochi)
Curve: linea, polilinea, polilinea su mesh, curva a forma libera, cerchio, arco, ellisse, rettangolo, poligono, elica, spirale, conica, testi TrueType, interpolazione di punti, punti di controllo (vertici), disegno a mano libera.
Curve da altri oggetti: attraverso dei punti, attraverso una polilinea, estensione, continua curva, smussi e raccordi (fillet e blend), offset, raccordo blend arco, curve da due viste, curva intermedia, sezioni da profili, intersezione, contorno su una superficie NURBS o mesh, sezione su una superficie NURBS o mesh, bordi, silhouette, estrazione di curve isoparametriche, estrazione del grafico di curvatura, proiezione, riporto, disegno a mano libera, wireframe, estrazione della curva di taglio, messa in tavola 2D con quote e testi, spianatura di superfici sviluppabili.
Superfici: da 3 o 4 punti, da 3 o 4 curve, da curve planari, da una rete di curve, rettangolo, piano deformabile, estrusione, nastro, superficie rigata, loft con corrispondenza di tangenza, sviluppabili, sweep lungo un percorso con corrispondenza bordi, sweep lungo due curve di binario con continuità dei bordi, rivoluzione, rivoluzione su un binario, superfici intermedie, raccordi blend, patch, drappo, griglia di punti, toni di grigio, raccordi fillet, smussi, offset, piano per punti, testi TrueType ed Unicode (a byte doppio).
Solidi: parallelepipedo, sfera, cilindro, tubo, forma tubolare, cono, tronco di cono, piramide, tronco di piramide, ellissoide, toroide, estrudi curva planare, estrudi superficie, chiudi fori piani, unisci superfici, regioni, fusioni non-manifold, testo TrueType.
Mesh: da superfici NURBS, da polilinee chiuse, facce mesh, piano, parallelepipedo, cilindro, cono e sfera.
Rhino 5 apporta decine di miglioramenti agli strumenti già esistenti, alcuni nuovi comandi ed i nuovi oggetti estrusione leggera.
Editing
Strumenti generali: elimina, elimina duplicati, unisci, fondi, tronca, annulla taglio, suddividi, esplodi, estendi, raccordo fillet, smusso, proprietà oggetto, cronologia.
Strumenti di trasformazione: taglia, copia, incolla, sposta, ruota, copia speculare, scala, stira, allinea, serie, torci, piega, rastrema, offset, orienta, scorri lungo la curva, riporta, proietta, modifica tramite parallelepipedo, smash, appiattisci.
Punti e curve: punti di controllo, punti di modifica, maniglie, smussi, normalizzazione, modifica del grado, aggiunta/rimozione di nodi, aggiunta di punti di discontinuità, ricostruzione, rigenerazione, combinazione, semplificazione, modifica del peso, curve periodiche, modifica della curvatura all'estremità, regolazione dei punti di giunzione, orientamento rispetto ad un bordo, conversione in archi, polilinee o segmenti di linea.
Superfici: punti di controllo, maniglie, modifica del grado, aggiunta/rimozione di nodi, combinazione, estensione, fusione, unione, annullamento del taglio, suddivisione mediante curve isoparametriche, ricostruzione, contrazione, superfici periodiche, operazioni Booleane (unione, differenza ed intersezione), spianatura di superfici sviluppabili, serie lungo una curva su una superficie.
Solidi: raccordo fillet, estrazione di superfici, svuota, operazioni Booleane (unione, differenza ed intersezione).
Mesh: esplosione, unione, saldatura, unificazione normali, applicazione su una superficie, riduzione dei poligoni.
L'editing di modelli complessi in Rhino 5 è facile e veloce.
Interfaccia
Interfaccia utente: lettura delle coordinate, area dei comandi libera o ancorabile, menu a comparsa con i comandi usati di recente, opzioni dei comandi selezionabili, autocompletamento della linea dei comandi, menu a comparsa personalizzabili, gestore dei livelli pop-up, viste sincronizzate, manipolazione delle viste basata sulla camera, adattamento ad un'immagine in prospettiva (fotoinserimento), configurazione del tasto centrale del mouse e personalizzazione delle icone, dell'ambiente di lavoro e delle barre degli strumenti, barre degli strumenti trasparenti, menu sensibili al contesto attivabili con il tasto destro del mouse, supporto di vari monitor, copia di oggetti con il tasto Alt e supporto hardware OpenGL con antialiasing.
Aiuti per la costruzione: numero illimitato di Annulla e Ripeti, Annulla e Ripeti multiplo, input numerico esatto, svariate unità di misura (anche frazionarie) inclusi piedi e pollici, filtri .X, .Y, .Z sui punti, snap all'oggetto facilmente identificabili, snap alla griglia, modalità planari ed ortogonali, piani di costruzione con nome, piani di costruzione successivo e precedente, orientamento di un piano di costruzione su una curva, livelli, filtri per i livellli, gruppi, bitmap di sfondo, possibilità di nascondere/mostrare gli oggetti e di mostrare gli oggetti selezionati, selezione per livello, colore e tipo di oggetto, selezione degli oggetti in primo piano, selezione dell'ultimo oggetto e del precedente insieme di oggetti, possibilità di scambiare gli oggetti nascosti con quelli visibili e quelli bloccati con quelli liberi, sblocco degli oggetti selezionati, possibilità di attivare e disattivare dei punti di controllo e punti di modifica così come di disattivare dei punti per oggetti selezionati.
Rhino 5 per Mac sfrutta le convenzioni dell'interfaccia utente OS X. Guarda il video...
L'interfaccia di Rhino 5 include nuovi strumenti per l'editing e la creazione di oggetti.
Visualizzazione.
Le funzionalità includono una grafica 3D veloce, viste illimitate, viste di lavoro ombreggiate, viste di lavoro prospettiche, viste con nome, finestre mobili, visualizzazione a tutto schermo, modalità di visualizzazione stereo 3D, scala 1:1 per visualizzare i modelli a grandezza naturale.
Rhino 5 offre:
- Configurazione più veloce della visualizzazione delle viste
- Modalità di visualizzazione di lavoro
- Modalità di visualizzazione per la presentazione e il rendering
- Migliore supporto dei plug-in delle modalità di visualizzazione (solo Windows)
E molte altre funzionalità, tra cui ordine di disegno, prospettiva a due punti e piani di ritaglio.
Rendering
Nella maggior parte dei progetti di design, la qualità della presentazione è molto importante.
Tra le caratteristiche, si includono: Rhino Render, un modulo di rendering raytrace (con texture, mappe di rilievo, riflessi di luce, trasparenza, riflettori con spot, controllo dell'angolo e della direzione, luci puntiformi, luci direzionali, luci rettangolari, luci lineari, ombre e risoluzione personalizzata), anteprima di rendering in tempo reale, anteprima di rendering in tempo reale degli oggetti selezionati, ruota vista continuo, esportazione verso i formati file usati dai più comuni motori di rendering, supporto di plug-in per il rendering (solo Windows), salvataggio impostazioni su file.
I miglioramenti più importanti di Rhino 5 riguardano:
- Il motore di rendering di Rhino.
- I materiali, le texture e gli ambienti.
- La mappatura texture (guarda il video...)
- Le viste (camere).
- Illuminazione.
- I modificatori mesh (solo Windows)
- Gli effetti di post-rendering (solo Windows)
- L'animazione (solo Windows)
Disegno tecnico
La progettazione di prodotti fisici fa uso dell'illustrazione tecnica e della messa in tavola 2D per comunicare in modo conciso idee, istruzioni e specifiche nelle fasi di progettazione, sviluppo e fabbricazione. Con Rhino 5, ci siamo proposti di facilitare la creazione di disegni 2D ed illustrazioni con i sistemi di notazione e gli stili visivi più adatti ad ogni contesto.
Tra gli oggetti di annotazione, si includono: frecce, punti di annotazione, quote (orizzontali, verticali, allineate, ruotate, radiali, diametrali, angolari), blocchi di testo, linee guida, rimozione delle linee nascoste, supporto Unicode (a byte doppio) per testi, quote e note. Supporto delle quote nelle viste prospettiche.
Rhino 5 offre:
- Potente controllo degli stili di annotazione.
- Storia di costruzione disponibile per le quote.
- Campi dati nei testi e nelle linee guida.
- Quotatura di aree e lunghezze di curve.
- Nubi di revisione.
- Viste isometriche.
- Ordine di disegno.
- Controlli per i layout di pagina (solo Windows).
- Calibrazione di stampa.
- Cattura delle viste ad alta risoluzione.
Fabbricazione digitale e stampa 3D
Come noto, il progetto di sviluppo di Rhino ebbe inizio quasi 20 anni fa allo scopo di offrire ai progettisti navali una serie di strumenti per la creazione di modelli informatici che si potessero usare per azionare i dispositivi di fabbricazione controllati digitalmente nei cantieri navali.
Siamo sempre concentrati sul fatto che un progetto è utile solo quando viene fabbricato ed approda nelle mani degli utenti. In seguito alla costante riduzione dei costi delle tecnologie di fabbricazione digitale e di stampa 3D, un numero sempre maggiore di progettisti ha ora accesso ai dispositivi di fabbricazione digitale 3D.
Pur non essendo esperti in tutti i processi di fabbricazione e costruzione esistenti, concentriamo i nostri sforzi per fare in modo che i modelli di Rhino siano sufficientemente precisi ed accessibili da trasformare in realtà tutti i processi legati ad un progetto.
Strumenti mesh
Disporre di potenti strumenti mesh di importazione/esportazione, creazione ed editing è di fondamentale importanza per ciascuna fase della progettazione, tra cui:
- Il trasferimento in Rhino dei dati 3D acquisiti dalle digitalizzazioni e dalle scansioni come modelli mesh.
- Lo scambio di dati mesh con molte applicazioni, quali SketchUp e Modo.
- L'esportazione di mesh per l'analisi ed il rendering.
- L'esportazione di mesh per la prototipazione e la fabbricazione.
- La conversione delle NURBS in mesh per la visualizzazione ed il rendering.
I nuovi strumenti mesh, insieme a quelli già esistenti e al supporto per le mesh a doppia precisione, consentono l'accurata rappresentazione e visualizzazione di forme quali i rilievi topografici 3D di città dalle grandi dimensioni.
Cattura 3D

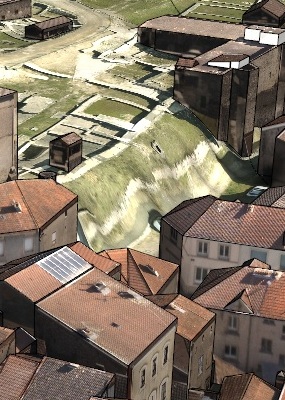

La cattura di dati 3D esistenti spesso rappresenta una delle prime fasi di un progetto di progettazione. Rhino ha sempre supportato direttamente sia gli hardware di digitalizzazione 3D che i dati delle nuvole di punti 3D scansionati. Rhino 5 ora supporta:
- Nuvole di punti di grandi dimensioni. Gli scanner 3D sono sempre più veloci e più economici, per cui vanno aumentando via via anche le dimensioni dei file di scansione. Il fatto che Rhino supporti i 64 bit ed il migliore supporto dei coprocessori grafici rendono possibile il lavoro con queste nuvole di punti di grandi dimensioni.
- La tecnologia LIDAR cattura i dati di terreni 3D e trova applicazione nei campi dell'agricoltura, dell'archeologia, della conservazione, della geologia, del rilievo topografico, dei trasporti e dell'ottimizzazione della distribuzione di parchi eolici, impianti fotovoltaici e stazioni radio base. Rhino 5 per Windows Rhino offre un potente supporto per plug-in quali RhinoTerrain che forniscono una serie di strumenti specifici per questi nuovi utenti di Rhino.
Supporto per la digitalizzazione 3D: MicroScribe, FaroArm e Romer/Cimcore (solo Windows).
Analisi
La realizzazione di un progetto richiede dei modelli 3D di alta qualità in ciascuna fase della progettazione, presentazione, analisi e fabbricazione. Rhino 5 include nuovi strumenti e miglioramenti per garantire la miglior qualità possibile dei modelli 3D usati durante l'intero processo.
Analisi: punto, lunghezza, distanza, angolo, raggio, parallelepipedo limite, direzione normali, area, centroide di un'area, momenti di un'area, volume, centroide di un volume, momenti di un volume, idrostatica, curvatura di una superficie, continuità geometrica, deviazione, punto più vicino, grafico di curvatura per curve e superfici, bordi aperti, analisi di superfici (angolo di sformo, strisce zebra, mappa ambiente con miscelatura di colore, mostra bordi, mostra bordi aperti, curvatura Gaussiana, curvatura media e raggio di curvatura minimo o massimo).
Progetti estesi
Tra gli strumenti di gestione file che consentono di gestire progetti e team di grandi dimensioni si includono: note, modelli template, unione di file, esportazione di oggetti selezionati, salvataggio ridotto, salvataggio incrementale, anteprima dei file bitmap, anteprima dei file di Rhino, esportazione con origine, sessioni di lavoro (solo Windows), blocchi, compressione dei file per mesh e immagini di anteprima, invio dei file via e-mail.
Rhino 5 offre una trentina di nuovi comandi ed importanti miglioramenti rivolti ad agevolare il lavoro di team grandi, facilitando l'organizzazione, la gestione e l'amministrazione di progetti estesi e file di grandi dimensioni:
- Rhino 64 bit consente il lavoro con file di grandi dimensioni senza esaurire la memoria.
- I nuovi oggetti estrusione leggera risparmiano una quantità notevole di memoria e migliorano la velocità di visualizzazione.
- Le mesh a doppia precisione consentono di rappresentare e visualizzare accuratamente forme di terreni, quali rilievi topografici 3D di città dalle grandi dimensioni.
- La velocità di visualizzazione risulta migliorata, sfruttando i vantaggi delle schede grafiche più veloci.
- Miglioramenti importanti al livello della gestione di livelli, blocchi e sessioni di lavoro (solo Windows).
Compatibilità
Rhino è compatibile con centinaia di prodotti diversi per il CAD, CAM, CAE, il rendering e l'animazione.
Rhino 5 offre 9 nuovi formati file di importazione/esportazione, oltre 50 nuovi miglioramenti di compatibilità ed oltre 150 bug minori risolti. Inoltre, le librerie openNURBS aggiornate fanno sì che centinaia di altre applicazioni possano leggere e scrivere i file 3DM nativi di Rhino.
Strumenti per gli sviluppatori (solo Windows)
- La piattaforma di sviluppo 3D più robusta al mondo che offre a una grande varietà di discipline numerosi strumenti specifici per la modellazione, il rendering, l'analisi e la fabbricazione.
- Strumenti di sviluppo più accessibili: Grasshopper, rhino.Python, l'editor RhinoScript, il gestore delle licenze Zoo per i plug-in e il motore di installazione di Rhino sono ingredienti chiave.
- Compatibilità con i plug-in di Rhino V4. Tutti i plug-in per Rhino 4 a 32 bit dovrebbero funzionare con Rhino 5 a 32 bit senza il bisogno di nessuna modifica o ricompilazione.
- Open source - ulteriori strumenti di sviluppo per Rhino, tra cui rhino.Python, RhinoCommon e il visualizzatore 3DM su iOS.
- Strumenti gratuiti per gli sviluppatori, comprese formazione ed assistenza tecnica e commerciale. Tutti i nostri strumenti di sviluppo sono disponibili per tutti coloro che possiedono una licenza valida di Rhino. Non si richiede nessun tipo di registrazione, nessun contratto di licenza specifico, né autorizzazione.
- Localizzazione e traduzione - servizi disponibili. Dettagli...
Plug-in: L'SDK di Rhino, che mostra la maggior parte del funzionamento interno di Rhino, consente agli sviluppatori di terze parti di creare potenti plug-in e componenti aggiuntivi. Il kit di strumenti I/O per gli sviluppatori con il codice sorgente è disponibile nel sito di openNURBS.
Scripting: VBScript mostra la maggior parte del funzionamento interno di Rhino, consentendo lo sviluppo di potenti script.
È possibile accedere all'oggetto ActiveX di RhinoScript tramite diversi linguaggi di programmazione, tra cui Visual Basic, Microsoft Word VBA ed Excel VBA.
Rhino può essere eseguito in background mediante un'applicazione con l'oggetto ActiveX di RhinoScript.
Amministrazione
- Gli amministratori possono usare il gestore delle licenze LAN Zoo per condividere le licenze in rete all'interno di un'azienda o di un gruppo di lavoro
- Strumenti per una facile distribuzione delle licenze nelle installazioni multi-utente.
- Notifiche e download automatici delle service release di correzione degli errori.
Oltre Rhino 5
Durante ciascuna fase di sviluppo, cerchiamo di fornire ai nostri clienti il maggior numero di informazioni possibile. Cerchiamo di non mantenere nessun segreto. L'intero processo di sviluppo è aperto a tutti gli utenti in possesso di versione attuale di Rhino.
In base al feedback ricevuto dagli utenti, definiamo le nostre priorità, miglioriamo le varie funzioni e risolviamo problemi legati a sistemi, processi o altri software correlati. Invitiamo tutti gli utenti in possesso della versione attuale a partecipare allo sviluppo di Rhino scaricando e usando le versioni preliminari.
Come utenti di Rhino 5, siete invitati a contribuire allo sviluppo delle prossime versioni, tra cui le service release (correzione di bug), i progetti lab (progetti ancora nelle prime fasi), la versione per OS X per gli utenti Mac e Rhino 6. Contribuire allo sviluppo di Rhino è il modo migliore di ottenere le funzionalità e le prestazioni sperate per la prossima versione del software.
