Pour réaliser la plupart des opérations dans Rhino, vous devrez sélectionner un ou plusieurs objets. Par ailleurs, la sélection sert également à organiser et à gérer les objets dans la scène. Rhino offre un large éventail de méthodes de sélection. Lire la suite…

Principale méthode de sélection

Il s’agit de la méthode la plus simple pour sélectionner des objets dans Rhino.

Sélectionner un seul objet

• Cliquez avec le bouton de gauche sur un objet pour le sélectionner.
• Cliquez ailleurs pour le désélectionner.

Cette méthode vous permet de sélectionner un objet à la fois.

Vous pouvez sélectionner un objet avant de lancer une commande. Cette opération est appelée la présélection. Les objets présélectionnés sont utilisés lorsque la commande demande pour la première fois de sélectionner des objets. C’est très pratique.

Mais vous pouvez aussi sélectionner des objets pendant l’exécution d’une commande lorsque vous y êtes invité.

Exercice : Sélectionner et désélectionner

Dans cet exercice simple, nous allons mettre en pratique différentes méthodes de sélection dans Rhino.

1. Ouvrez select-objects.3dm dans Rhino.

2. Maximisez la fenêtre Perspective | ▾ .

3. Cliquez avec le bouton de gauche sur la sphère pour la sélectionner. Remarquez que la fenêtre Perspective affiche les objets en mode Ombré. Avec ce mode, vous pouvez cliquer n’importe où sur l’objet pour le sélectionner.

4. Maintenez la touche Maj enfoncée et sélectionnez le cylindre. Le cylindre est ajouté à la sélection.

5. Maintenez la touche Ctrl / CMD enfoncée et cliquez à nouveau sur la sphère.
   La sphère est éliminée de la sélection.

6. Cliquez dans une zone vide de la fenêtre ou appuyez sur Échap . Les objets sont désélectionnés.

Méthode de sélection par fenêtre

Vous pouvez aussi créer une fenêtre pour sélectionner plusieurs objets en une seule fois.

Deux options sont possibles :

1. Sélection par fenêtre

Cliquez et faites glisser la souris de gauche à droite ; vous remarquerez que seuls les objets situés entièrement à l’intérieur de la fenêtre de sélection sont sélectionnés. Le contour de la fenêtre est défini par une ligne continue.

2. Sélection par recoupement

Cliquez et faites glisser la souris de droite à gauche et vous remarquerez que tous les objets sont sélectionnés, même s’ils touchent à peine la fenêtre de sélection. Le contour de la fenêtre est défini par une ligne en pointillés.

Exercice : Sélection par fenêtre

Dans cet exercice simple, nous allons mettre en pratique les méthodes de sélection par fenêtre.

1. Ouvrez select-objects.3dm dans Rhino, si vous ne l’avez pas fait dans l’exercice précédent.

2. Maximisez la fenêtre Perspective | ▾ et cliquez avec le bouton de gauche sur la sphère pour la sélectionner.

3. Dessinez une fenêtre de sélection en cliquant avec la souris et en la faisant glisser de gauche à droite, de manière à ce que seule la sphère se trouve entièrement à l’intérieur du rectangle de sélection.



4. Appuyez sur la touche Échap pour désélectionner la sphère.

5. Dessinez à présent la même fenêtre que ci-dessus, mais cette fois en faisant glisser la souris de droite à gauche. Assurez-vous que la sphère est entièrement à l’intérieur et que le cylindre ne l’est que partiellement.

6. Remarquez que les deux objets sont sélectionnés, contrairement au premier exercice de sélection par fenêtre.



Appuyez sur la touche Esc ou n’importe où dans la fenêtre de visualisation pour désélectionner les objets.

Menu de sélection

Si vous cliquez à un endroit où plusieurs objets sont proches les uns des autres, il est possible que Rhino ne soit pas capable de déterminer lequel vous souhaitez sélectionner. Dans ce cas, un menu de sélection apparaît et affiche la liste des objets possibles.

Lorsque vous survolez la liste avec la souris, chaque objet est mis en surbrillance. Cliquez sur le nom de l’objet dans la liste pour faire votre sélection.

Commandes de sélection

Rhino possède de nombreuses commandes et méthodes pour sélectionner des objets. Vous pouvez sélectionner un objet à partir de son nom, de son calque, de sa couleur, de son type, de son volume, etc., ou encore en le traversant avec une ligne au moyen de la commande SélPolygone.

Pour accéder aux commandes de sélection, vous pouvez :

• Cliquer dans le menu Edition > Sélectionner des objets

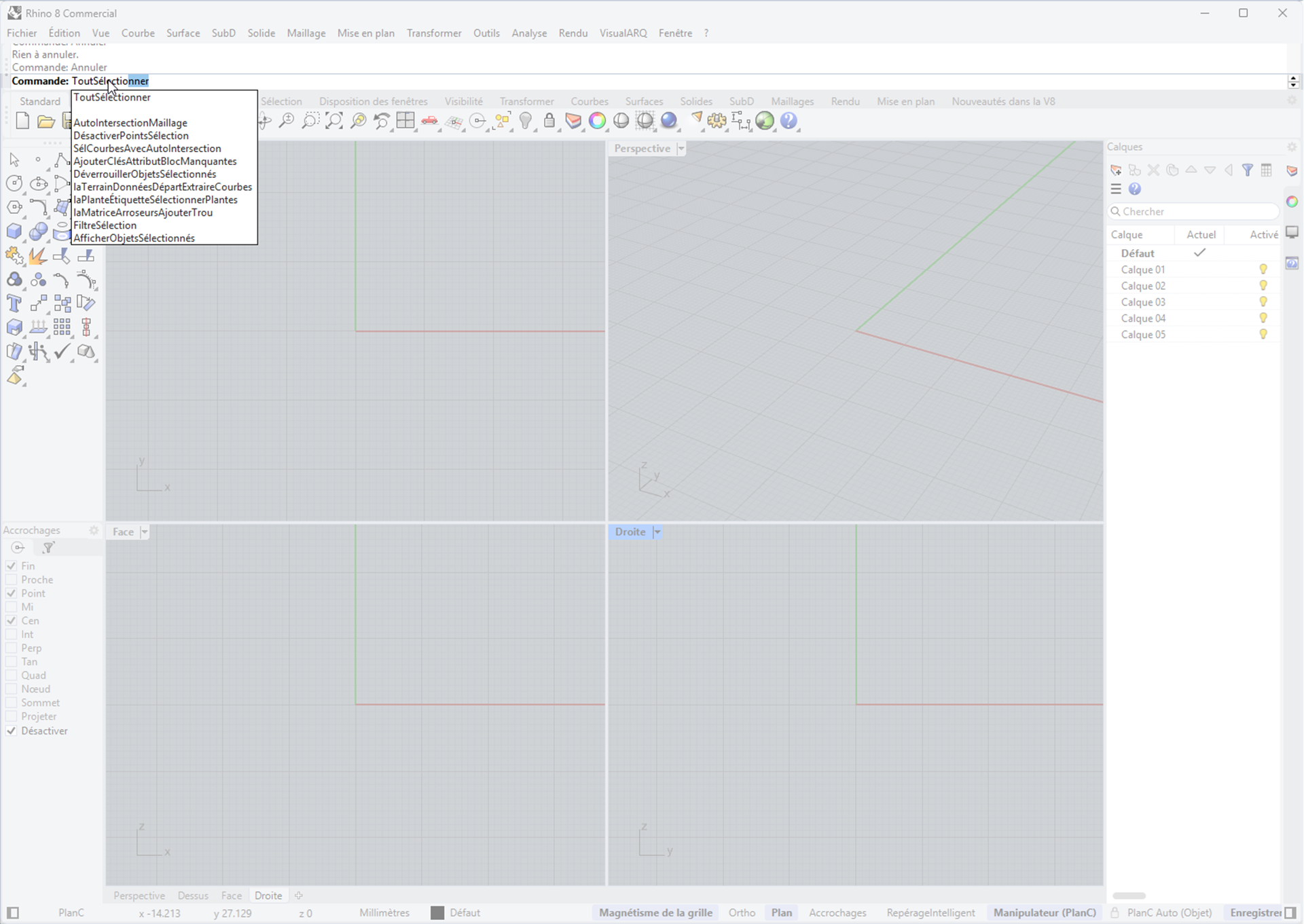

• Taper les commandes commençant par Sel dans l’ invite de commande.

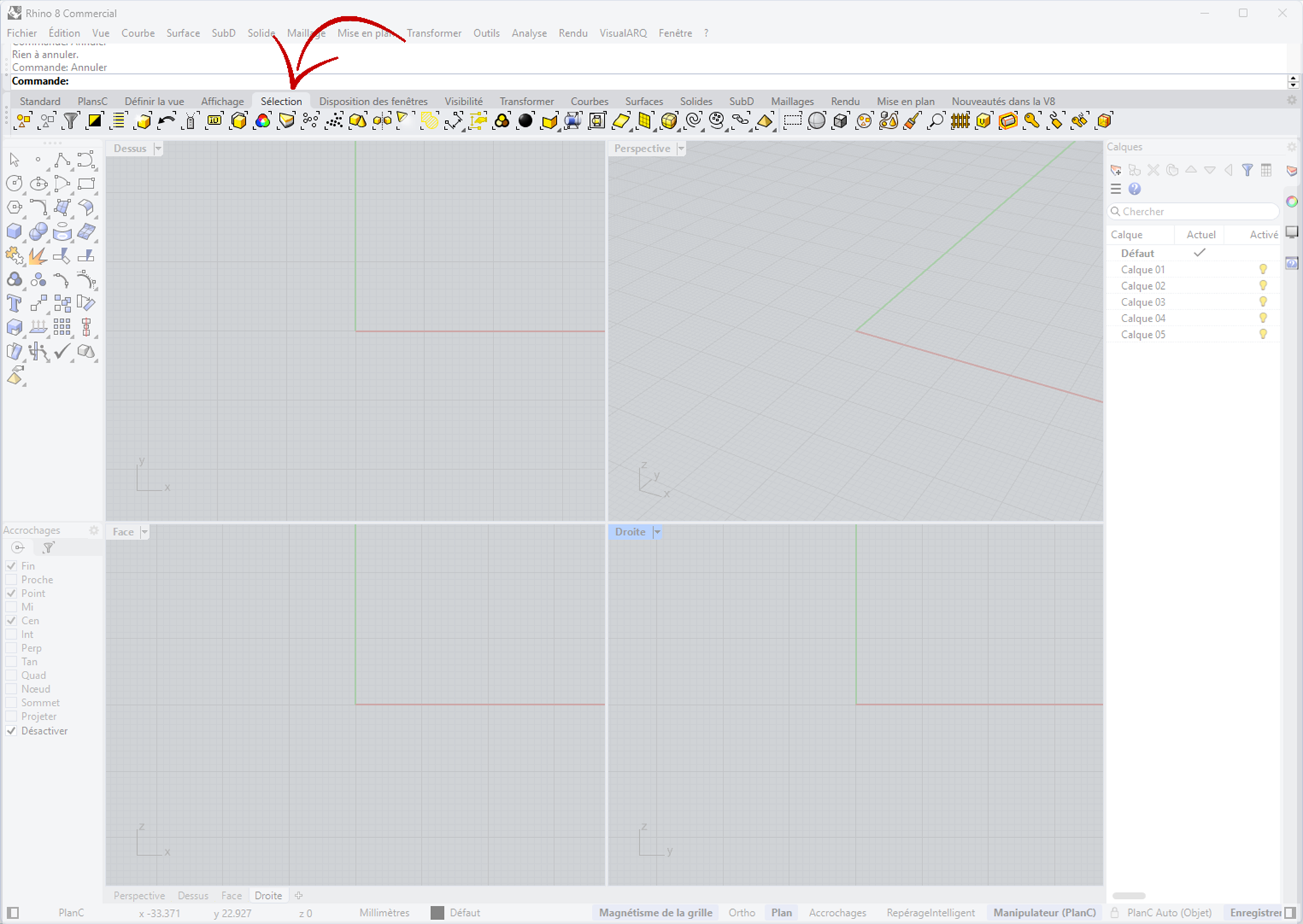

• Utiliser les icônes de la barre d’outils dans l’onglet Sélection de la barre d’outils Standard

Sélection de sous-objets

Dans Rhino, vous pouvez ne sélectionner que des parties d’un objet. Ces données peuvent servir de base à d’autres commandes ou vous permettre de modifier des parties de l’objet. L’avantage est qu’une fois la « sous-partie » modifiée, le reste de l’objet s’adapte à ces modifications, tout en restant une entité unique.

Types de sous-objets

À cette liste s’ajoutent les parties situées à l’intérieur d’un Groupe .

Méthodes de sélection de sous-objets

Pour effectuer une sélection de sous-objet, deux options s’offrent à vous :

1. Raccourcis clavier

Appuyez sur Ctrl / CMD + Maj tout en cliquant avec le bouton de gauche de la souris sur la sous-partie. Avec cette méthode, un simple clic sélectionnera toujours l’objet entier.

2. Filtres de sélection

Activer les filtres de sélection et cocher les sous-objets vous permet de sélectionner un sous-objet en ne faisant qu’un clic simple dessus.

Sélection en chaîne de sous-objets

Dans Rhino, certaines méthodes permettant de sélectionner rapidement des rangées de faces et de bords. Vous pouvez également sélectionner un intervalle de ces éléments sur une ligne. Ces méthodes sont très utiles dans le cadre de techniques de sculpture avec les SubD.

Sélection de rangées

Pour sélectionner en chaîne une rangée ou une boucle entière, réalisez une sélection de sous-objet sur une face et double-cliquez sur une face adjacente. Il en va de même pour les bords.

Sélection d’intervalle

Vous pouvez sélectionner un intervalle de faces ou de bords dans une rangée, en réalisant une sélection de sous-objet du premier et du dernier et en double-cliquant sur un objet adjacent entre les deux.

Exercice : Sélection de sous-objets

Dans cet exercice simple, vous apprendrez à faire une sélection de sous-objet sur une série de faces de SubD et à les extruder à l’aide du Manipulateur.

1. Ouvrez Sub-Object-Practice.3dm dans Rhino.
2. N’oubliez pas d’ activer le Manipulateur
3. Faites une sélection de sous-objet des faces portant le numéro 1
4. Cliquez sur le point d’extrusion du manipulateur et tapez 3, puis appuyez sur Entrée
5. À présent, faites une sélection de sous-objet des faces portant le numéro 2
6. Cliquez sur le point d’extrusion du manipulateur et tapez 4, puis appuyez sur Entrée
7. Désactivez les Calques Dots 1 et Dots 2. Admirez le résultats.
8. À votre tour ! Continuez à effectuer des sélections de sous-objets pour ajouter un nez ou modifier l’expression du visage.
