Rhino 5 - 功能
概觀
Rhino 可以建立、編輯、分析、標註、彩現及轉換 NURBS* 曲線、曲面、實體、點雲與網格，只要硬體條件許可，沒有複雜度、階數與大小的限制。
特殊功能包括：
- 不受拘束的 3D 自由造型建模工具，可以建立任何您可以想像的造型，這類的工具通常是售價在 20 至 50 倍的建模軟體才有。
- 精確度足以符合設計、快速原型、工程、分析各階段的需要，可以用於大至飛機，小至珠寶飾品的生產製造。
- 相容性良好，可以與其它設計、出圖、CAM、工程分析、彩現、動畫、繪圖軟體搭配使用。
- 讀取與修復網格及高難度的 IGES 檔案。
- 易學易用，讓您可以專注在設計與呈現的構想，不會因為操作不易而分心。
- 輕巧快速，普通的筆電也能安裝使用，無需特別的硬體。
- 開發平台，數以百計的專業建模軟體的開發平台。(限 Windows 版)
- 低預算負擔，普通的硬體、學習快速、價格實惠且無需維護費用。
Rhino 5 for Mac
最多功能的 3D 建模軟體現在也有 Mac 版本了。詳情...
Rhino 5 的新功能
Rhino 5 的研發的最重要目標是消除使用者在設計生產作業流程遇到的瓶頸， 所以 Rhino 5 的速度更快，可以處理巨型檔案，並擁有數千項大大小小的改善。
感謝四萬多位參與 Rhino 5 研發階段的使用者，讓我們可以在 Rhino 5 上市前進行大規模的測試，使 Rhino 5 成為有史以來最穩定的版本。
建模
點：點物件、點雲、點格、從物件抽離、標示 (交點、分段、端點、最接近點、焦點)。
曲線：點物件、直線、多重直線、網格上的多重直線、自由造型曲線、圓、圓弧、橢圓、矩形、多邊形、彈簧線、螺旋線、圓錐線、TrueType 文字、內插點曲線、控制點曲線、描繪曲線。
從物件建立曲線：通過點、通過多重直線、延伸、續畫曲線、圓角、斜角、混接、弧形混接、從兩個視圖、均分曲線、斷面輪廓、交集、NURBS 曲面與網格的等距斷面線/單一斷面線、邊框曲線、輪廓曲線、抽離結構線、抽離曲率圖形、投影、拉回、描繪、分離修剪曲線、含尺寸標註與文字的 2D 圖面、文字、將曲面展開為平面。
曲面：從三或四個點、從三或四條曲線、從平面曲線、從網狀曲線、矩形平面、可塑形的平面、擠出、彩帶、放樣、單軌掃掠、雙軌掃掠、旋轉成形、沿著路徑旋轉、均分曲面、混接、嵌面、布簾、點格、圖片灰階高度、圓角、斜角、偏移、逼近數個點的平面、TrueType 與 Unicode 編碼文字。
實體：立方體、球體、圓柱體、圓柱管、圓管、圓錐體、平頂錐體、金字塔、平頂金字塔、橢圓體、環狀體、擠出平面曲線、擠出曲面、將平面洞加蓋、組合曲面、非流形合併、TrueType 文字。
網格：從 NURBS 曲面、從封閉的多重直線、網格面、平面、立方體、圓柱體、圓錐體、球體。
Rhino 5 改善了許多原有的建模功能，並新增了一些指令與新的輕量化擠出物件類型。
編輯
一般工具：刪除、刪除重複的物件、組合、合併、修剪、取消修剪、分割、炸開、延伸、圓角、斜角、物件類型、建構歷史。
變動工具：剪下、複製、貼上、移動、旋轉、鏡射、縮放、延展、對齊、陣列、扭轉、彎曲、錐狀化、傾斜、偏移、定位、沿著曲線流動、拉回、投影、方塊編輯、壓平、攤平。
點與曲線：控制點、編輯點、控制桿、平滑、整平、變更階數、加入/移除節點、加入銳角點、重建、重新逼近、銜接、簡化、變更權值、週期化、調整端點轉折、調整接縫、定位至邊緣、轉換為圓弧、多重直線或直線線段。
曲面：控制點、控制桿、變更階數、加入/移除節點、銜接、延伸、合併、組合、取消修剪、以結構線分割、重建、縮回、週期化、布林運算 (聯集、差集、交集)、展開成平面、沿著曲面上的曲線陣列物件。
實體：邊緣圓角、抽離曲面、薄殼、布林運算 (聯集、差集、交集)。
網格：炸開、組合、熔接、統一法線方向、套用至曲面、縮減網格面數。
使用 Rhino 5 讓編輯複雜的大模型輕而易舉。
界面
操作界面：座標顯示、可浮動/停靠的指令視窗、最近使用的指令清單、可點選的指令選項、指令輸入自動完成、可自的訂彈出工具列、圖層管理員、視圖同步、視圖攝影機操作、透視圖符合底色圖案、可自訂的滑鼠中間按鈕、可自訂的工具列按鈕圖示與工作環境、關聯性的右鍵功能表、多螢幕支援、以 Alt 鍵複製、OpenGL 硬體加速與反鋸齒顯示。
建模輔助：次數不受限制的復原與重做、多次復原與多次重做、精確數值輸入、可使用公制、英制、分數為單位、.x .y .z 點過濾器、物件鎖點、格線鎖定、正交模式、平面模式、已命名工作平面、上一個/下一個工作平面、將工作平面定位至曲線上、圖層、圖層過濾、群組、背景圖、顯示/隱藏物件、顯示選取的物件、以圖層選取物件、以顏色選取物件、以物件類型選取物件、選取最後建立/變更的物件、選取上一次的選取集合、對調隱藏與顯示的物件、鎖定/解除鎖定物件、解除鎖定選取的物件、物件的控制點/編輯點可以開啟/關閉。
Rhino 5 for Mac 使用 OS X 用戶熟悉的界面。觀看影片...
Rhino 5 的操作界面增加了下列的物件建立與編輯功能：
顯示
非常快速的 3D 圖形顯示、無限制的作業視窗數目、著色視圖、可在透視圖作業、已命名視圖、浮動作業視窗、全螢幕顯示、3D 立體模式、一比一全尺寸顯示模型。
Rhino 5 包含：
- 作業視窗顯示快速設定
- 不同風格的顯示模式
- 快速呈現效果的彩現模式
- 改善顯示模式對外掛的支援 (限 Windows 版)
物件顯示順序、兩點透視、截平面及許許多多的新功能。
彩現
提案的彩現呈現品質通常是一項設計的成敗關鍵。
功能包括：Rhino 彩現器、光線追蹤彩現可使用貼圖、凹凸、反光、透明、聚光燈、點光源、平行光、矩形燈光、管狀燈、陰影、自訂彩現解析度、即時彩現預覽、旋轉盤、可輸出時下彩現器常用的許多檔案格式、彩現外掛支援 (限 Windows 版)、儲存設定至檔案。
Rhino 5 的改善：
- Rhino 彩現器
- 材質、貼圖與環境
- 貼圖軸 (觀看影片...)
- 獨立的攝影機物件
- 照明
- 彩現網格變形功能 (限 Windows 版)
- 彩現後處理效果 (限 Windows 版)
- 動畫 (限 Windows 版)
製圖
絕大部分實體產品在設計製造過程都需要輸出 2D 工程圖，用來對設計概念與製造規格進行溝通與確認，Rhino 5 針對 2D 圖面製作與輸出功能進行了改善。
註解物件包括：箭頭、註解點、尺寸標註 (水平、垂直、對齊、旋轉、半徑、直徑、角度)、文字、標註引線、Unicode 編碼文字、尺寸標註、附註、可在透視圖標註尺寸。
Rhino 5 包含：
- 許多尺寸標註型式設定
- 尺寸標註支援建構歷史
- 文字與標註引線支援文字功能變數
- 面積與長度尺寸標註
- 修訂雲形
- 等角視圖
- 顯示順序
- 許多圖紙配置設定 (限 Windows 版)
- 列印校正
- 超高解析度視圖擷取
數位形構與 3D 列印
或許您不曉得，Rhino 的研發始於二十年前，目的是做為船舶設計師將船舶模型電腦化的工具，用以驅動造船廠的數位化工具設備。
我們一直認為一項設計要進入生產製造階段，最後到達消費者手上才可以稱為有用的設計。現今因為數位形構與 3D 列印設備價格快速下跌，越來越多的設計師可以自行使用這些設備製造 3D 模型。
我們雖然無法專精於每一項數位形構、生產製造、營建工法，但我們將 Rhino 的研發重點放在建立的模型的精確度足以應付這些用途的需要，可以應用在每一種作業流程，使設計可以成真，而非僅止於紙上談兵。
網格工具
功能強大的網格匯入、匯出、建立、編輯工具是產品設計生產的每個階段不可或缺的重要功能：
- 數位化量測與掃描得到的 3D 點資料通常可以匯入 Rhino 為網格模型進行處理。
- 可以與許多軟體，例如 SketchUp 與 Modo 交換網格檔案。
- 匯出網格模型至其它軟體進行分析或彩現。
- 匯出快速原型設備使用的網格模型。
- 將 NURBS 物件轉換為網格用於顯示與彩現。

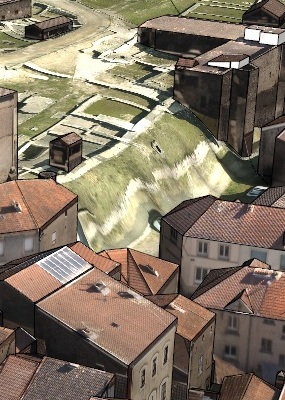

增加新指令的同時也針對原有的指令做了改善，雙精度網格可以用於顯示巨大的地表模型，例如整個城鎮的掃描模型。
3D 數位量測
一項產品的設計常常是從擷取 3D 點資料開始，Rhino 一直以來都直接支援 3D 數位化量測硬體與讀取 3D 掃描得到的點雲資料，Rhino 5 現在可支援：
- 巨型點雲 - 3D 掃描器速度變快與價格下降使巨型的掃描檔案變得較為常見，Rhino 5 的繪圖處理效能提升與 64 位元支援讓巨型點雲檔案的作業變容易。
- LIDAR 遠距光學掃描技術可以擷取地形的 3D 點資料，應用於農業、考古學、自然資源保護、地理資訊、土地使用規劃、交通建設、風力發電、太陽能發電、無線通訊基地台部署... Rhino 5 for Windows 的外掛例如 RhinoTerrain 提供了這方面的專業工具，將 Rhino 的用戶群擴大至相關領域。
3D 數位量測支援：MicroScribe、FaroArm 與 Romer/Cimcore。(限 Windows 版)
分析
一項設計的完美實現需要在設計、提案、分析、製造每個階段都有高品質的 3D 模型，Rhino 5 有九個新工具與許多改善，可以確保整個作業流程使用的 3D 模型都擁有最高品質。
分析：點、長度、距離、角度、半徑、邊框方塊、法線方向、面積、面積重心、面積慣性力矩、體積、體積慣性力矩、流體靜力、曲面曲率、幾何連續性、偏差值、最近點、曲線或曲面的曲率圖形、外露邊緣、曲面分析時可編輯 (拔模角度、斑馬紋、環境貼圖、顯示邊緣與外露邊緣、高斯曲率、平均曲率、最小與最大曲率半徑)。
大型檔案
大型工作團隊檔案管理工具包括：附註、範本檔案、檔案匯入、匯出選取的物件、最小化儲存、遞增儲存、圖片預覽、Rhino 檔案預覽、以原點匯出、分工作業 (限 Windows 版)、圖塊、網格檔案壓縮、以電子郵件寄送檔案。
Rhino 5 有二十五個以上的新指令與許多的重要改善讓大型工作團隊分工合作的組織與管理更加容易：
- 64 位元的 Rhino 可以讀取巨型檔案，不會有記憶體不足的問題。
- 新的輕量化擠出物件可以減少記憶體的使用量，並提升顯示速度。
- 雙精度網格可以用於顯示巨大的地表模型，例如整個城鎮的掃描模型。
- 顯示效能提升加上顯示卡的速度變快，相輔相成。
- 圖層、圖塊、分工作業 (限 Windows 版) 的管理皆有重大改善。
相容性
Rhino 與數百種不同的 CAD、CAM、CAE、彩現與動畫軟體相容。
Rhino 5 新增九種檔案格式的匯入/匯出支援，超過 50 項的改善與 150 項的次要修正。更新 openNURBS 函式庫，讓許多程式可以讀、寫 Rhino 5 的 3dm 檔案。
開發工具 (限 Windows 版)
- 成為給建模、彩現、分析、形構工具使用、功能最強大的 3D 開發平台。
- 提供更多的開發工具：Grasshopper、rhino.Python、RhinoScript 編輯器、Zoo 公用授權管理員 SDK、Rhino 程式安裝引擎。
- 向下相容 Rhino 4 的外掛 - 所有 Rhino 4 的外掛不需修改即可直接載入 Rhino 5 32 位元版。
- 開放源碼資源提供更多的 Rhino 開發工具，包括 rhino.Python、RhinoCommon 與 iOS 裝置上的 3DM 看圖程式。
- 免費的開發人員工具，包括技術、銷售支援與訓練，我們的開發工具免費開放給擁有 Rhino 授權的用戶，不需簽訂任何合約與通過審核。
- 我們提供協力廠商外掛的翻譯服務。詳情...
外掛程式：Rhino SDK 開放 Rhino 的許多內部功能，讓協力廠商的程式設計師可以開發功能強大的外掛程式， 開發人員的 I/O 工具集與源碼可在 openNURBS 網站取得。
指令碼：VBScript 支援開放 Rhino 的許多內部功能，可用來建立功能強大的指令碼。
RhinoScript ActiveX 物件可讓許多不同的程式語言存取，包括 Visual Basic、Microsoft Word VBA 與 Excel VBA。
應用程式使用 RhinoScript ActiveX 物件可讓 Rhino 在背景執行。
Rhino 5 之後
我們在產品的每個發展階段都提供用戶充份的資訊，盡量做到毫無隱瞞，讓用戶可以完全掌握 Rhino 目前的發展進度。
我們在產品的研發階段即邀請註冊用戶參與，希望可以獲取用戶的意見與建議，做為訂定功能研發與錯誤修正先後順序的參考，改善用戶在產品的設計、生產、製造流程及與其它軟體搭配使用時遇到的特殊問題。
我們希望身為 Rhino 5 用戶的您可以告訴我們您的想法，讓後續版本 (修正版、Labs 專案、Rhino for Mac、Rhino 6) 的研發更貼近您的需求，參與 Rhino 的發展是在下一個版本實現您想要的功能的最佳途徑。
