Rhino 精心製作 - Rhino 6 for Windows 的新功能

概觀

建模過程使用的指令為數眾多,Rhino 6 修正了數以百計的小錯誤,並將不同但類似的功能合併,簡化操作。

擷取視圖

擷取視圖至檔案以及擷取視圖至剪貼簿現在有便利的對話框。


單一視圖

單一視圖會自動將您使用中的視圖對齊工作平面,這對於在單一視圖建模時是非常方便的。


圖像平面

Picture 指令取代 BackgroundBitmapPictureFrame 並且有自己獨特、簡化的材質類型。

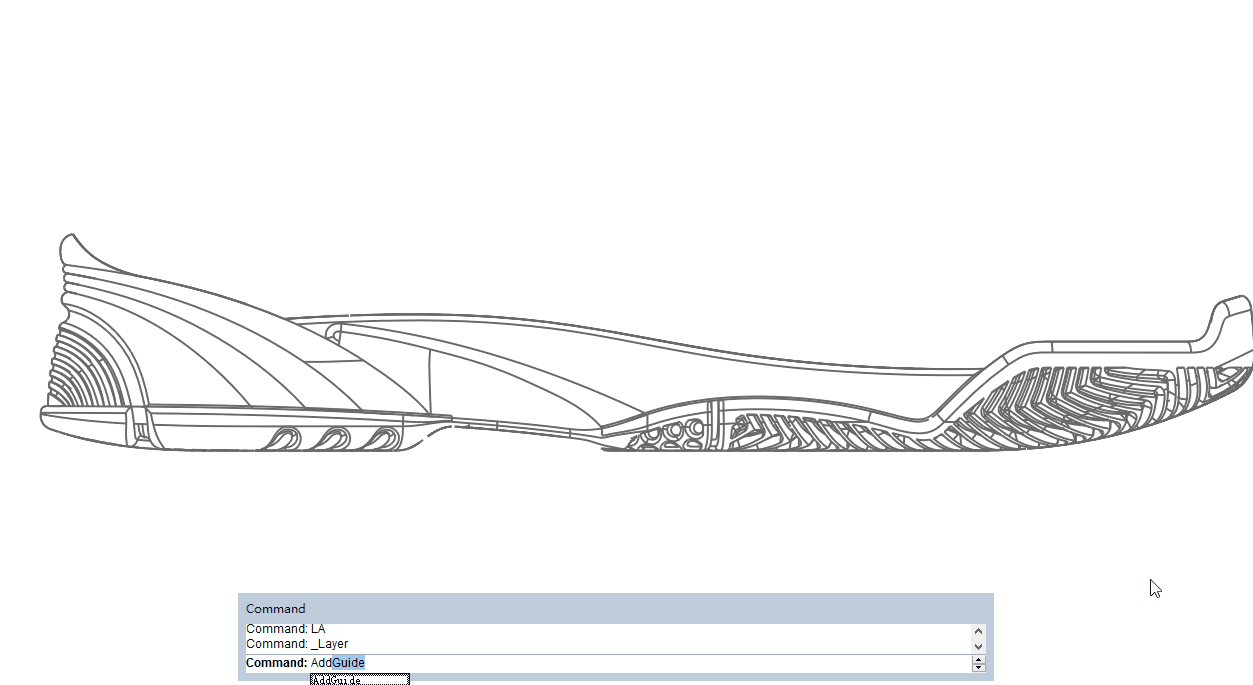

參考線

使用 AddGuide 可建立一條無邊的參考線,輔助臨時建模之用。使用 RemoveGuide 可移除參考線。

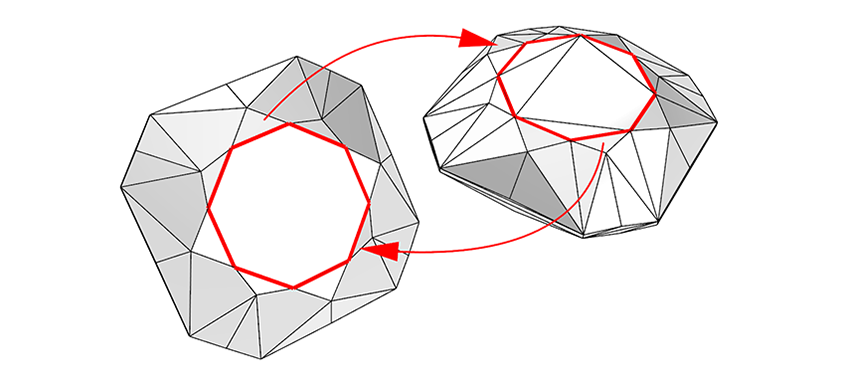

N-邊形網格

N-邊形網格:網格現在有三角形、四角形以及 N 個邊的網格面,例如 .obj.skp... 檔案匯入/匯出可支援 N 邊形。

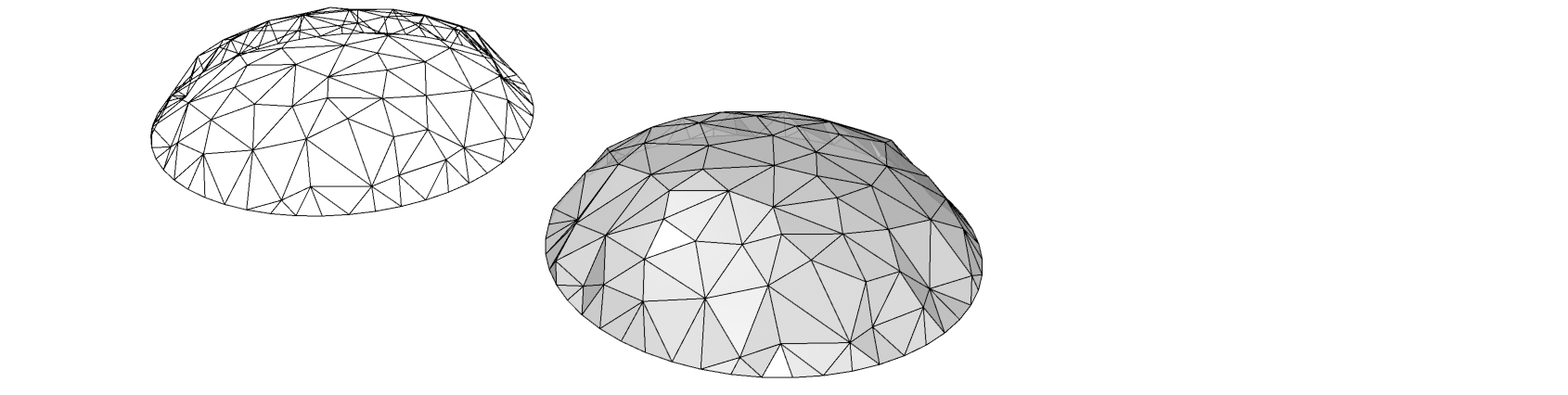

MeshFromLines

可從直線組成的框架建立網格。


高 DPI

支援高 DPI 螢幕的縮放顯示。

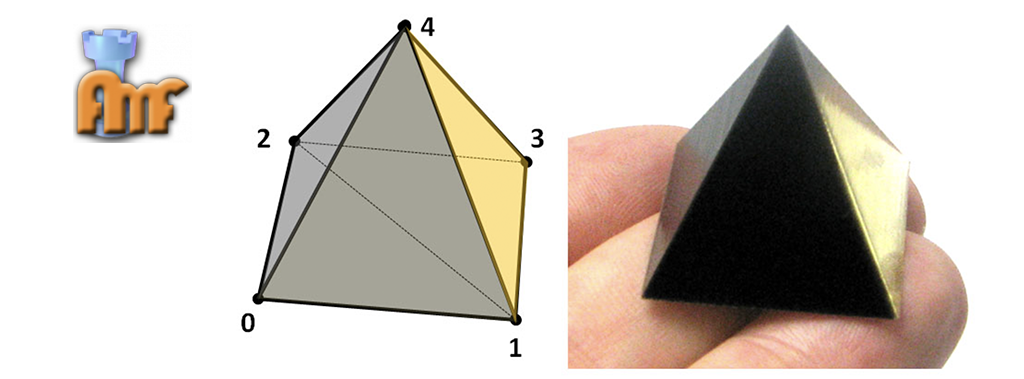

AMF 檔案匯入/匯出

AMF 檔案格式 支援積層製造(3D列印)。

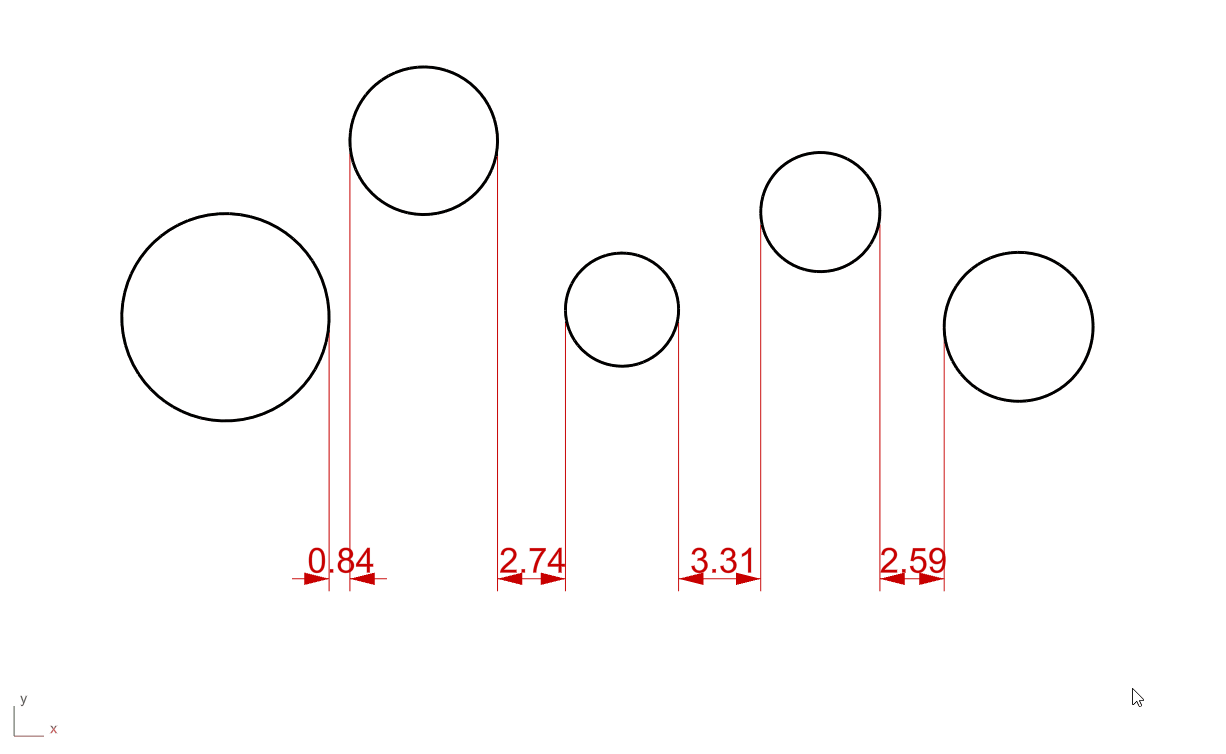

平均分布

在兩點之間或指定的間隙距離上平均分布物件。


指令行數學運算

在指令行執行數學運算。


可在物件附加文字資料

物件內容新增外掛程式文字編輯器,可附加文字資料至物件。


拖曳強度

拖曳強度可用於微調物件的位置,例如將拖曳強度設為20%時,滑鼠游標移動100個像素,拖曳的物件僅移動20個像素。


操作軸擠出

操作軸可將點物件擠出建立直線...

...並可雙向擠出:


MatchSrf 支援建構歷史

銜接曲面可搭配建構歷史使用。


BlendSrf 支援建構歷史

混接曲面可搭配建構歷史使用,並維持原本設定的連續性。


ExtendSrf 更容易使用

延伸曲面更容易使用:可向外延伸或向內修剪,並增加合併功能可建立分開的曲面。


FlowAlongSrf

沿著曲面流動新增維持結構選項,物件流動後可盡量維持原來的結構。新增約束法線方向選項,物件流動後可維持拔模角度。


選取子線段

點選時按住 Ctrl+Shift 或使用新的次物件選取過濾器可選取多重曲線的子線段。


邊緣

FilletEdge 建立邊緣圓角的物件可再編輯,該物件的複本,及模型檔案重新開啟仍可再編輯。

FilletEdge 可處理較複雜的角落圓角。

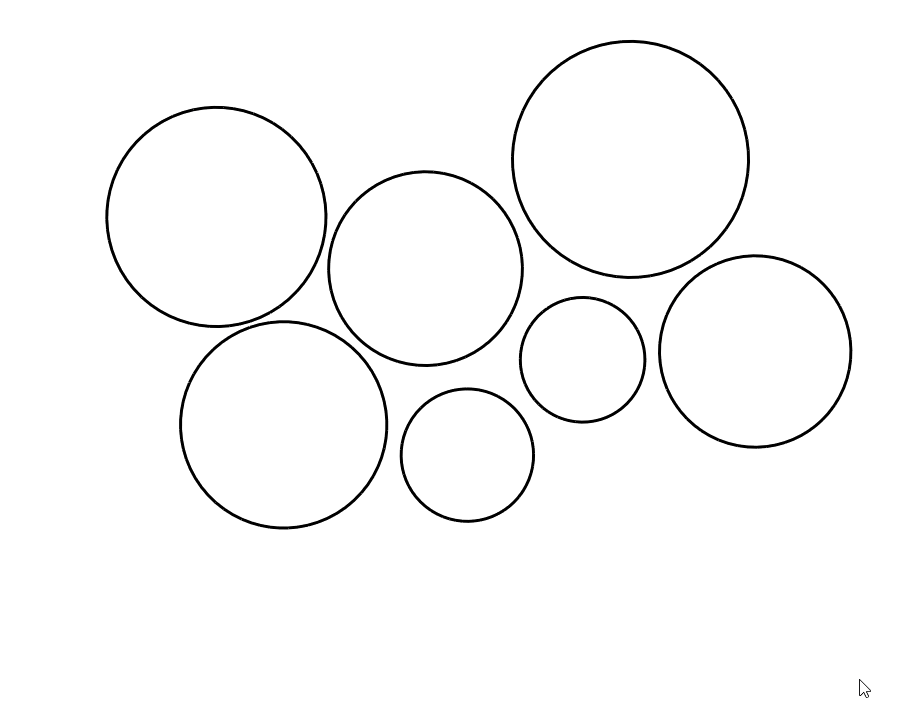

多次偏移曲線

OffsetMultiple 可在單次指令執行將曲線數次偏移。


隔離

Isolate 取代 "反向隱藏" ,讓您在擁擠的場景中仍可專注您的工作。



其它

  • ReduceMesh(縮減網格):可鎖定網格頂點,不受網格縮減影響。
  • 建構歷史可用在更多指令:
    • BlendSrf
    • Bounce
    • ChamferSrf
    • ExtractIsocurve
    • FilletSrf
    • InterpCrvOnSrf
    • MatchSrf
    • MoveExtractedIsocurve
    • VariableBlendSrfVariableChamferSrf
    • VariableFilletSrf
  • 重疊面的布林運算更加可靠。
  • STEP 匯入已全面改寫,改善匯入多重曲面的效果。
  • RemoveAllNakedMicroEdges 可以清除建模公差造成的微小外露邊緣。
