建模只是設計過程的一部分,您還需要在螢幕上展示您的設計是如何建立。我們已將使用說明的流程細分成許多的部分, 註解型式操作界面完全改編以及改善 DWG 和 RichText 。現在可以更容易並且準確、清楚的傳達您設計的內容方式


尺寸標註 & 註解

更快、更清晰的顯示在模型視圖及圖紙配置:


註解型式

控制尺寸標註、 標註引線及註解型式文字的外觀,透過改變尺寸標註型式的內容更新您繪圖的外觀。

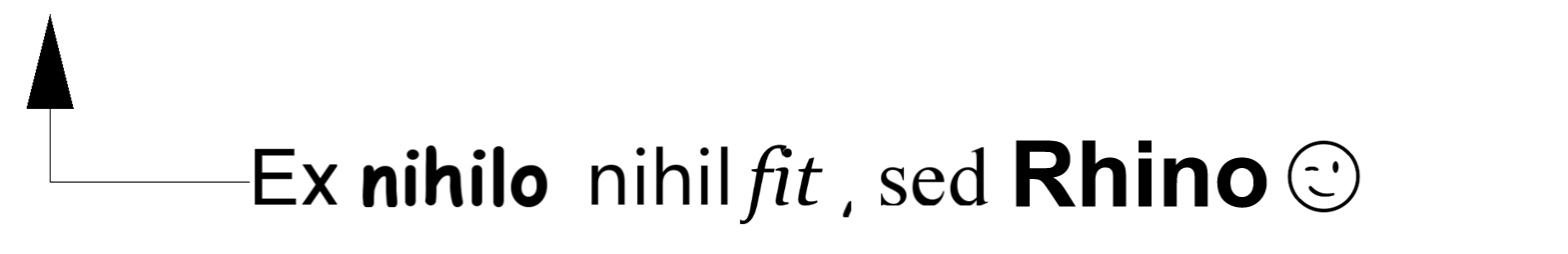

具格式文字

具格式文字可讓您在單一文字方塊內設定多種字型、粗體、斜體及底線。


文字功能變數

<文字功能變數> 可在文字或註解顯示來自文件或物件的資訊。

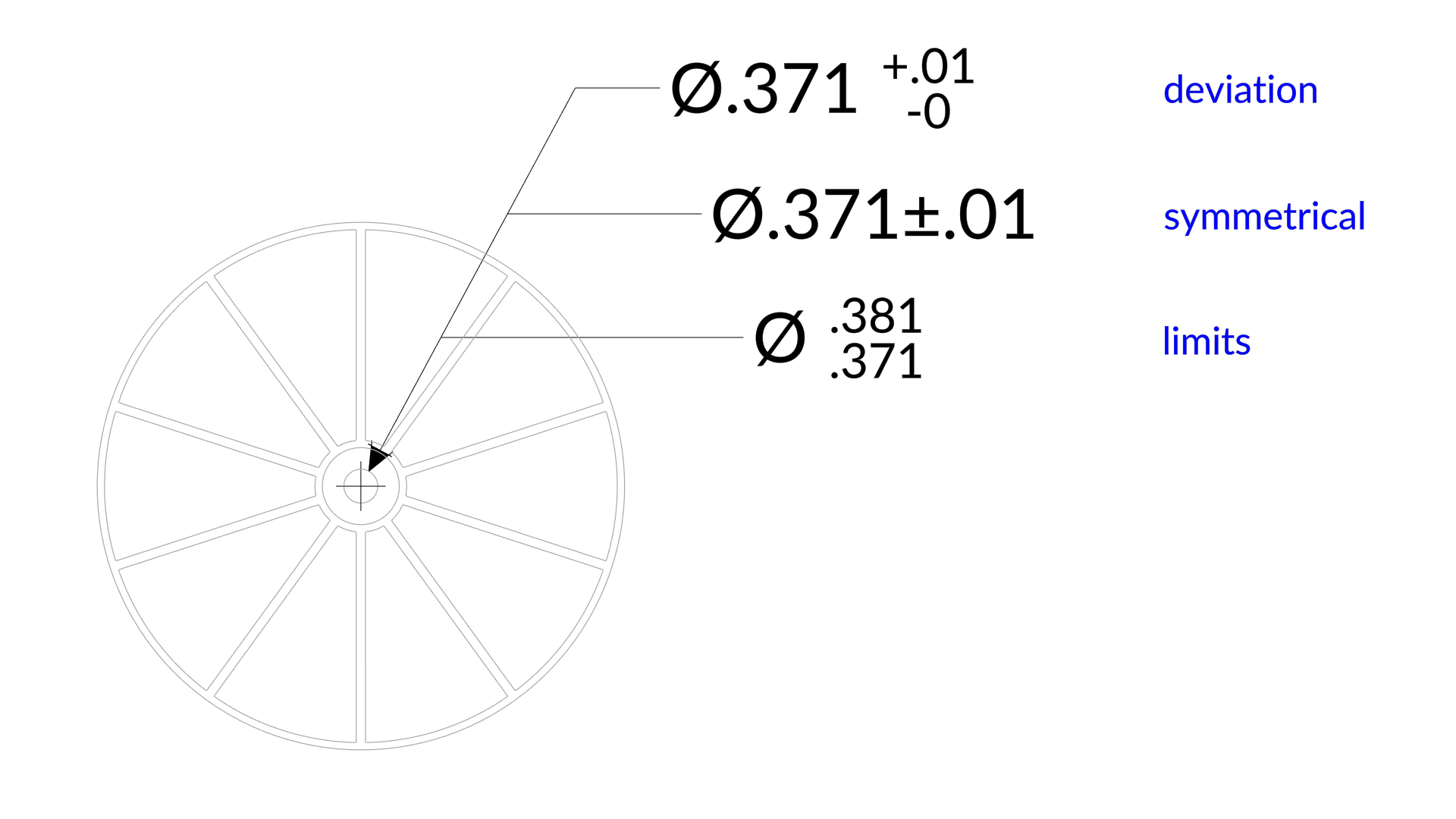

公差

公差選項: 上限/下限、正負對稱以及正負不同。


精細度的控制

現在您可以取代每一物件的註解型式。

註解項目現在有省略零的設定。

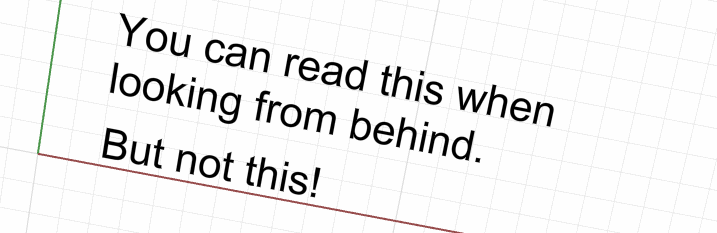

使用者導向

文字從背面檢視時仍面向使用者:

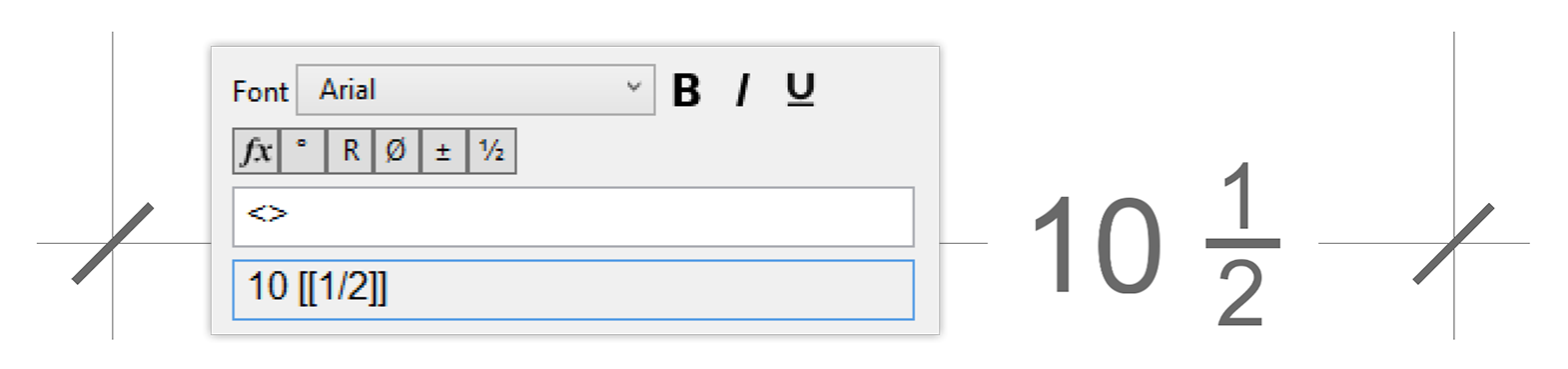

分數樣式

現在所有註解皆有支援分數樣式。


編輯

現在您可以雙擊文字及註解去編輯它們。

文字

  • 編輯器的換行控制
  • 建立時可設定旋轉角度
  • 模型空間及圖紙配置空間分別縮放。
  • Text 及 TextObject 的指令流程是一樣的。
  • 在所有的編輯文字框裡都有符號(角度、半徑、直徑、±)、分數樣式、及文字功能變數。
  • 大小寫編輯:大寫、小寫、字首大寫以及反轉大小寫的選項。

尺寸標註

  • 尺寸標註的預設值有建構歷史的功能,當您修改有尺寸標註的物件時,尺寸標註也會跟著修改。
  • 連續標註。
  • 基準線尺寸標註。
  • 角度尺寸標註箭頭位置:可將箭頭設定在內側、外側或是自動。
  • 角度尺寸標註文字位置:可將文字設定在內側、靠右、靠左或是自動。

註解點

  • 字型及高度的設定。
  • 次要文字:註解點裡面沒有顯示的訊息,但可能會有興趣的。

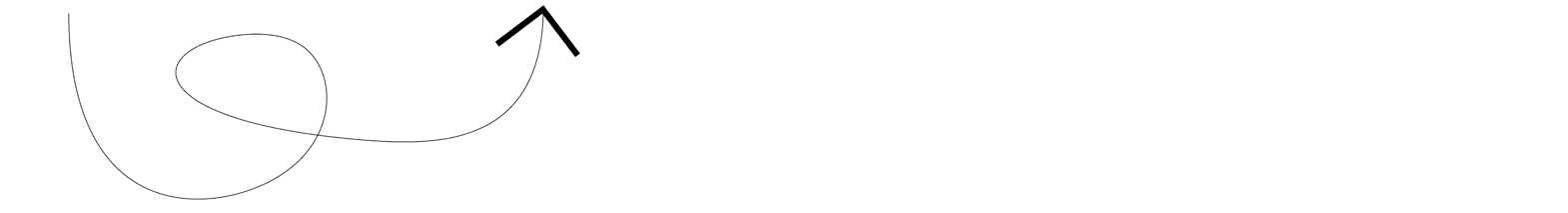

標註引線

我們標註引線裡加了更多的功能:


剖面線

可從圖塊裡面選取邊界剖面線。

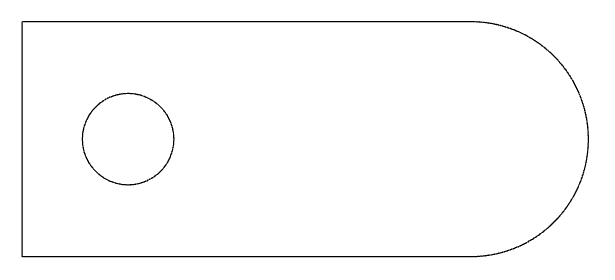

標註圓心

標註圓心可標註圓或圓弧的中心。



Picture 的指令可讓使用貼圖變得更容易。



圖層

  • 子視圖可見性現在可以被連結的圖塊所記憶。
  • 一般圖層可見性的設定會影響每個作業視窗圖層的可見性

檔案匯入/匯出

  • DWG:新註解型式的設定可通過 Rhino 匯入/匯出更多 DWG 的檔案,而且不會遺失格式。
  • DWG:未設定簡化時,匯出簡化的直線。
  • DWG:可支援開啟 AutoCAD 2015 檔案。
  • PDF 可一次列印數個頁面。
  • 新增儲存 PDF 的 API
  • 可匯出 SVG (可縮放的向量圖形檔案),這張圖片即是 Rhino 匯出的 SVG 檔案:


建立2D圖面

建立2D圖面已全面改寫,現在可以提供更快、更好、更清楚、更加客製化的功能。


ViewCaptureToClipboard/File

擷取視圖至檔案以及擷取視圖至剪貼簿現在有便利的對話框。


圖塊

圖塊的取代邏輯已重新設計,可使結果更加符合預期以及避免命名衝突。



其它

 當然,還有其它許多錯誤的修正:
