Обзор

Моделирование – это всего лишь одна из частей процесса проектирования. Кроме разработки самой модели необходимо показать, как создать то, что изображено на экране. Для улучшения документирования модели в Rhino 6 был полностью переработан интерфейс стиля аннотаций, улучшена поддержка формата DWG и RichText.

Размеры и аннотации

Повышена скорость и четкость отображения размеров и аннотаций на видах модели и в пространстве листа:

Стили аннотаций

Использование стилей аннотаций для управления внешним видом размеров, выносок и текста. Изменение внешнего вида чертежа путем изменения свойств размерных стилей, назначенных для каждого объекта аннотаций.

Форматированный текст

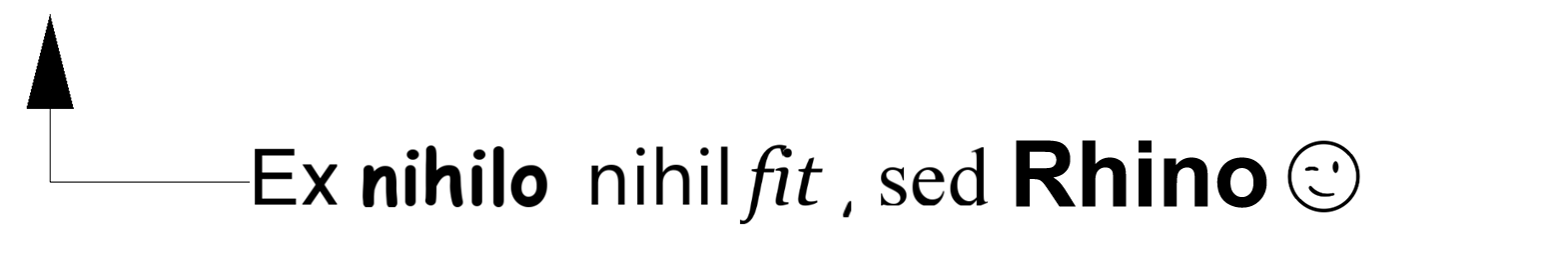

Форматирование текста позволяет использовать различные шрифты, применять полужирное и курсивное начертание и подчеркивание в одном текстовом блоке.

Поля

Поддержка полей для отображения данных документа или объектов в тексте или аннотациях.

Допуск

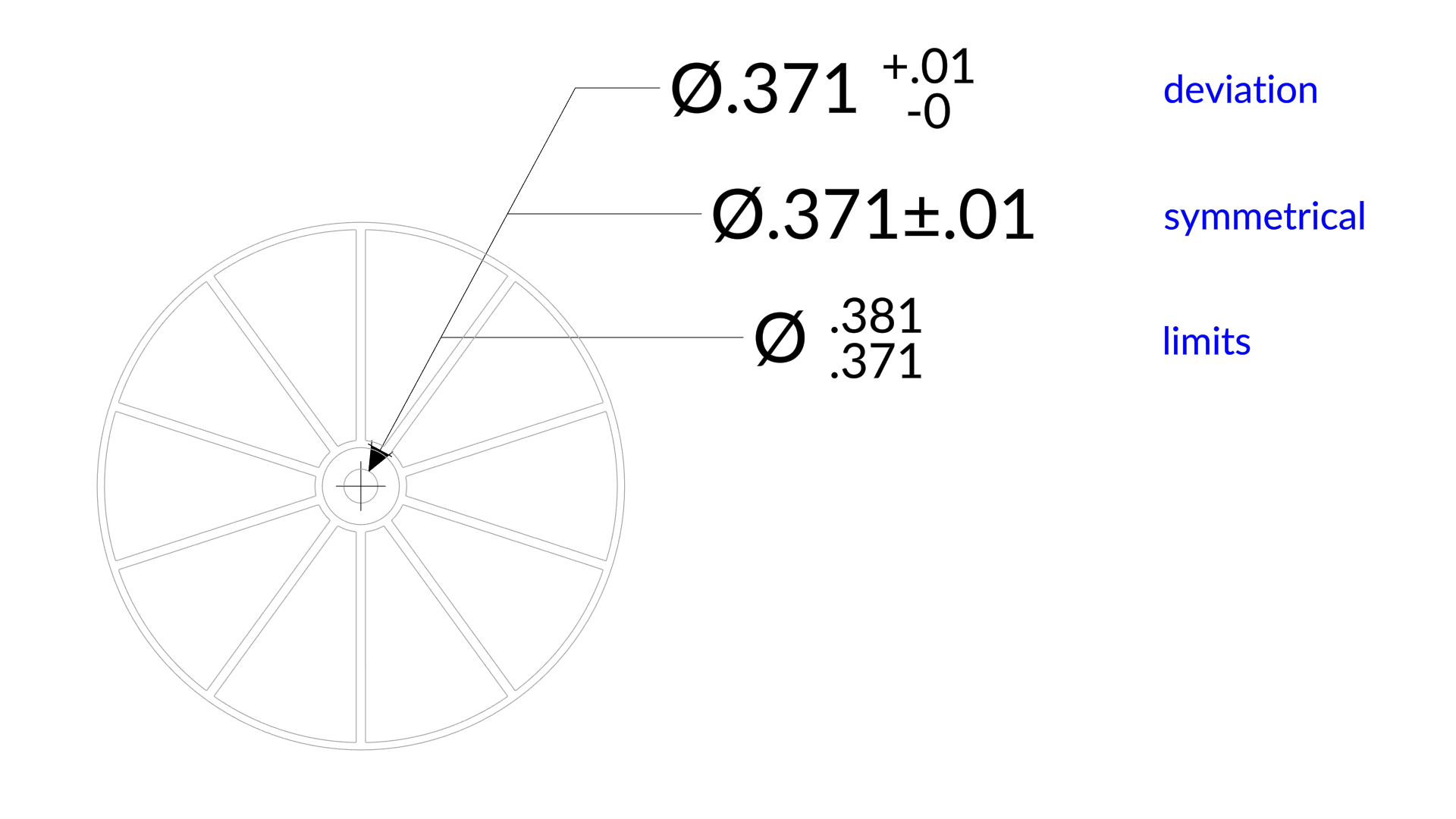

Опции допуска: плюс/минус, симметричный и отклонение:

Пообъектное управление

Возможность переопределения стилей аннотации отдельно для каждого объекта.

Настройка скрытия нулей для элементов аннотаций.

Автоматическая ориентация текста

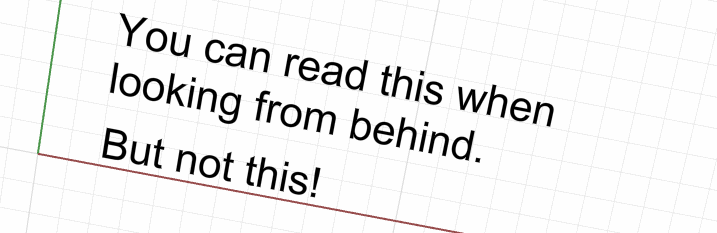

Автоматическое изменение ориентации текста при изменении направления вида на противоположное.

Вертикальные дроби

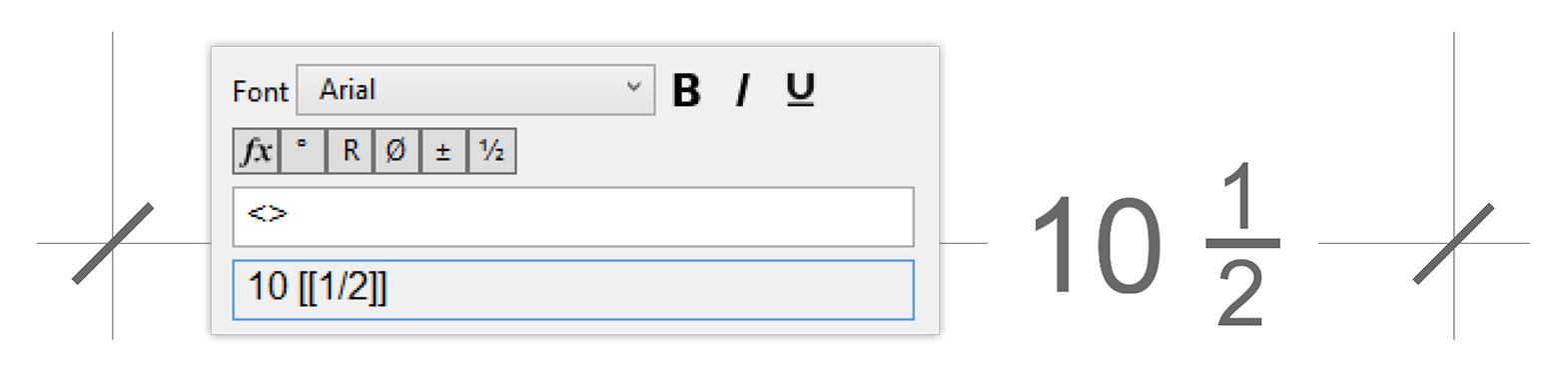

Поддержка вертикальных дробей для всех аннотаций:

Редактирование

Запуск процедуры редактирования текста и аннотации двойным щелчком на этих объектах.

Текст

Перенос текстовой строки в редакторе.
Установка угла поворота при создании текста.
Раздельное масштабирование для пространства модели и пространства листа.
Одинаковая процедура для команд Текст (Text) и ТекстОбъект (TextObject).
Возможность использования символов (градус, радиус, диаметр, ±), вертикальных дробей и текстовых полей во всех окнах редактирования текста.
Изменение регистра: верхний, нижний, слово с большой буквы, инверсия регистра.

Размеры

Включение истории для размеров по умолчанию. При изменении объекта его размеры обновляются.
Размерные цепи.
Размеры от общей базы.
Управление положением стрелок углового размера (внутри, снаружи, автоматически)
Управление положением текста углового размера (внутри, справа, слева, автоматически)

Текстовые метки

Настройка шрифта и высоты текста.
Скрытый текст: текстовая информация, которая не отображается внутри метки, но может быть полезна.

Выноски

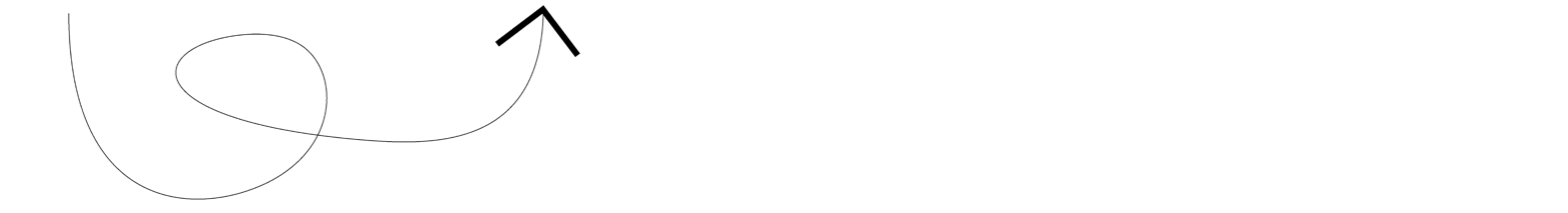

Дополнительные опции управления структурой выноски: прямолинейная, криволинейная, точка привязки текста.

Штриховка

Возможность выбора контура штриховки внутри блока.

Маркер центра

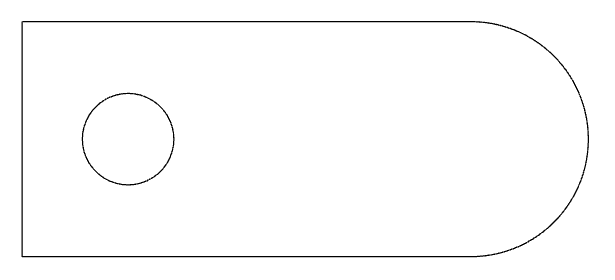

Маркировка центра окружностей и дуг:


Команда Изображение (Picture) упрощает работу с растровыми изображениями.

Слой

Возможность включения/выключения слоя только в текущем детальном виде.
Настройки видимости детальных видов сохраняются в связанных блоках.
Настройка видимости слоя для видового окна зависит от общей настройки видимости слоя.

Чтение/запись файлов

DWG: Новые настройки стиля аннотаций делают возможным чтение/запись .dwg файлов без потери форматирования.
DWG: Экспорт прямых кривых в упрощенном виде.
DWG: Возможность чтения файлов AutoCAD 2015.
Печать многостраничных .pdf файлов
API для сохранения в .pdf.
Экспорт в SVG позволяет сохранять файлы с масштабируемой векторной графикой. Приведенное ниже изображение получено путем экспорта в формат SVG из Rhino:
