문서 작업 - Rhino 6의 새 기능

개요

모델링은 디자인 과정 중 한 부분일 뿐입니다. 어떻게 디자인을 만들었는지 보여주기도 해야 합니다. 우리는 완전히 새롭게 작업된 주석 스타일 인터페이스를 비롯하여, 더 나은 DWG 지원, RichText 전반에 이르기까지 문서 워크 플로우의 많은 부분을 향상시켰습니다. 디자인의 내용과 방법을 정확하고 명확하게 전달하기가 더 수월해졌습니다.

치수와 주석

모델 뷰와 레이아웃에서 화면 상에 더욱 빠르고 선명하게 표시됩니다:

주석 스타일

치수, 지시선, 텍스트를 주석 스타일로 제어합니다. 각 주석 개체에 적용된 치수 스타일 속성을 변경하여 도면이 어떻게 보이는지를 업데이트합니다.

서식 있는 텍스트

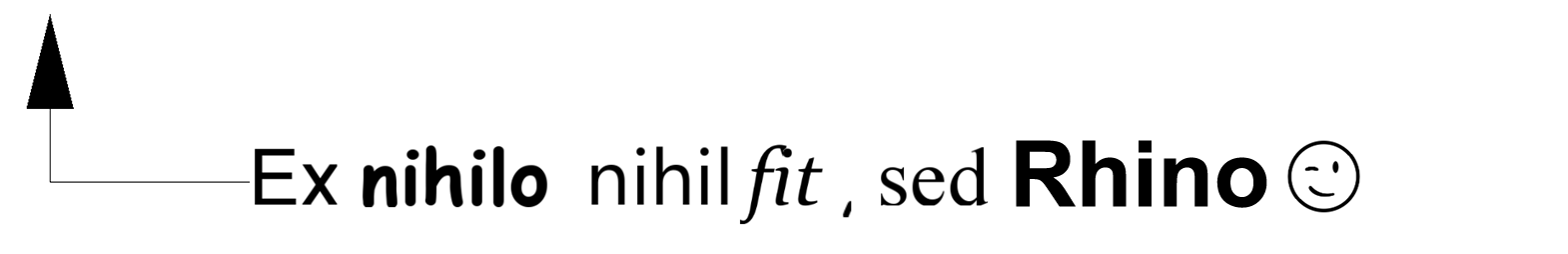

서식 있는 텍스트(Rich Text)를 사용하여 하나의 텍스트 블록 안에서 여러 개의 글꼴, 굵게, 기울임꼴, 밑줄을 설정할 수 있습니다.

필드

<필드>가 지원되어, 문서 또는 개체의 데이터가 텍스트와 주석에 표시됩니다.

허용오차

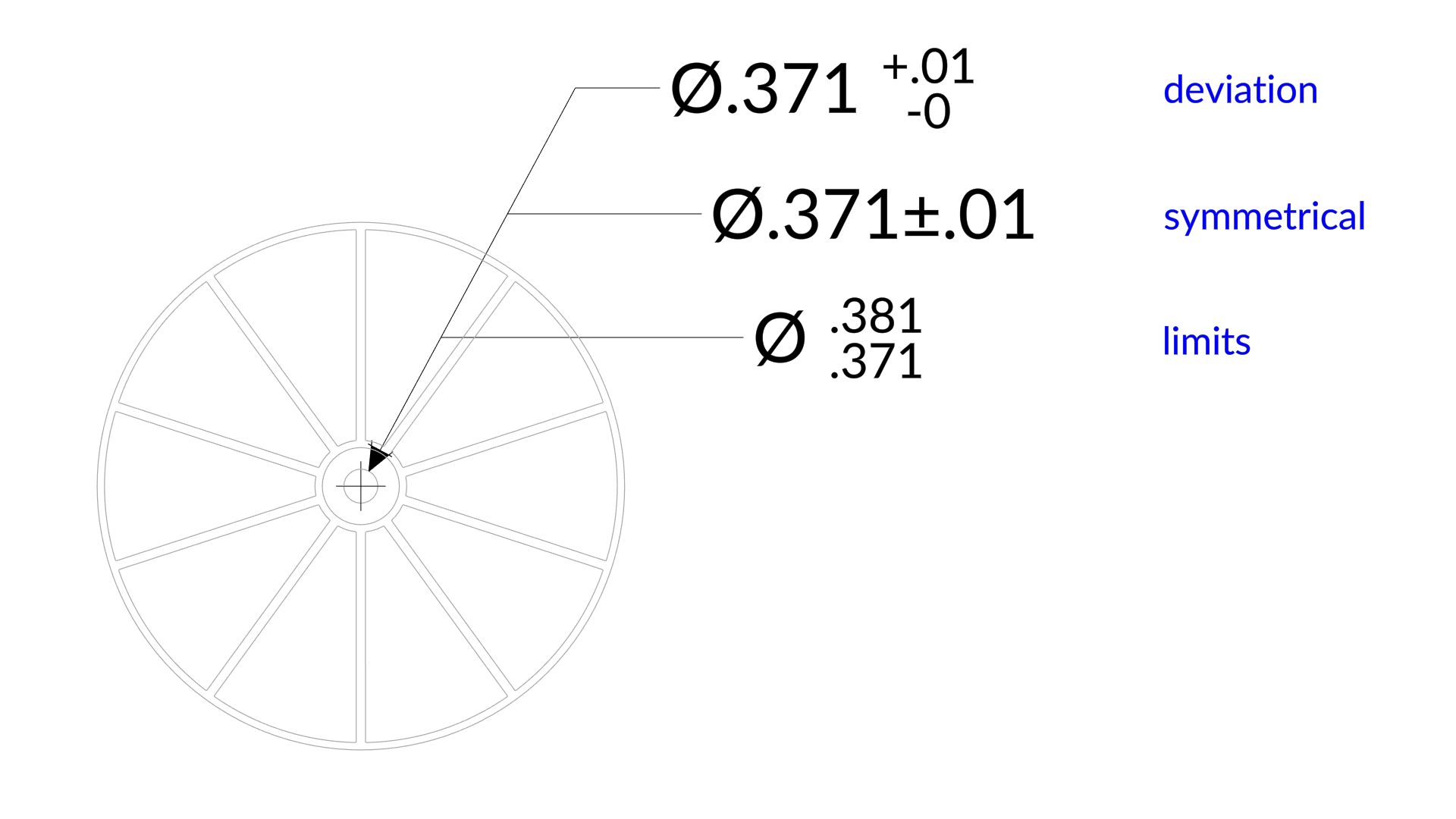

허용오차 옵션: 플러스/플러스, 대칭, 편차:

세밀한 제어

개체별로 주석 스타일을 재정의할 수 있습니다.

주석 항목에 0(영)을 표시하지 않는 설정이 추가되었습니다.

텍스트 방향 지정

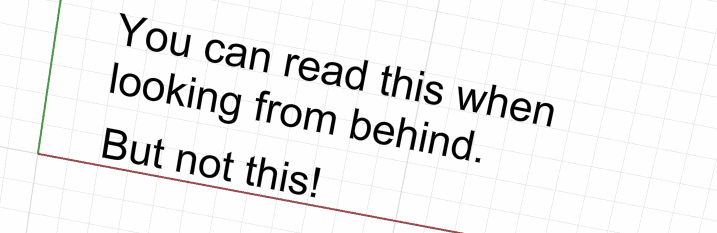

뒤에서 봤을 때 텍스트가 보는 이를 향하도록 텍스트의 방향을 지정할 수 있습니다.

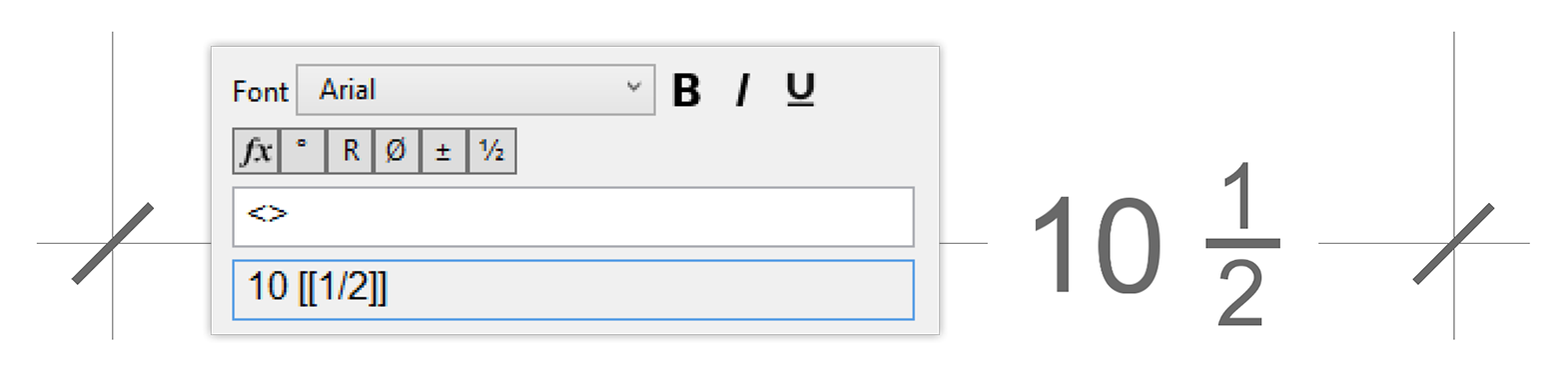

상하형 분수

모든 주석에서 상하형 분수(Stacked fraction)가 지원됩니다.

편집

텍스트와 주석을 두 번 클릭하여 편집할 수 있습니다.

텍스트

• 편집기에 선 줄바꿈 제어가 추가되었습니다.
• 텍스트를 만들 때 회전 각도를 설정합니다.
• 모델 공간과 레이아웃 공간의 텍스트에 서로 다른 크기 조정이 가능합니다.
• Text 명령과 TextObject 명령의 작업 과정이 같아졌습니다.
• 모든 텍스트 편집 상자에 기호(도, 반지름, 지름, ±), 상하형 분수, 텍스트 필드를 사용할 수 있습니다.
• 대/소문자 편집: 대문자, 소문자, 대문자 표시, 대/소문자 전환 옵션.

치수

• 치수의 히스토리가 기본적으로 켜져 있습니다. 치수가 있는 개체를 수정하면 그에 따라 치수도 업데이트됩니다.
• 연속 (체인) 치수.
• 기준선 치수.
• 각도 치수 화살표 배치: 화살표는 화살촉이 안쪽 또는 바깥쪽에 있도록 설정하거나, 자동으로 배치할 수 있습니다.
• 각도 치수 텍스트 배치: 텍스트는 안쪽, 오른쪽, 왼쪽에 있도록 설정하거나, 자동으로 배치할 수 있습니다.

도트

• 글꼴과 높이 설정
• 보조 텍스트 - 도트 안에 텍스트 내용이 표시되지 않으나 참조용으로 사용합니다.

지시선

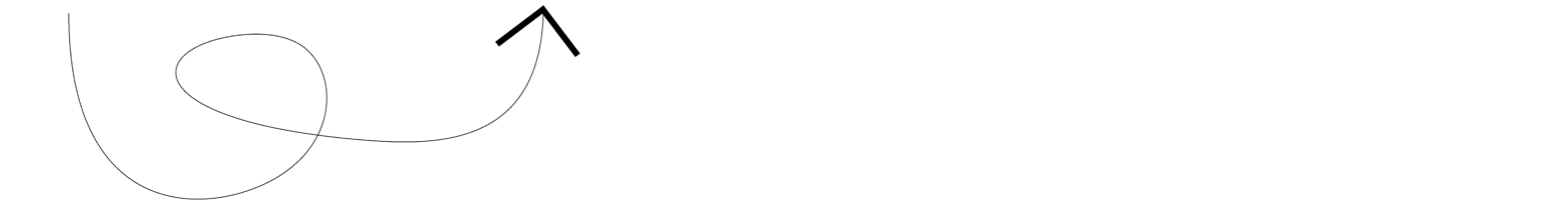

지시선 구조에 더 많은 제어가 추가되었습니다: 직선, 커브, 텍스트 첨부 위치...

해치

블록 안쪽에서 해치 경계를 선택할 수 있습니다.

중심표시

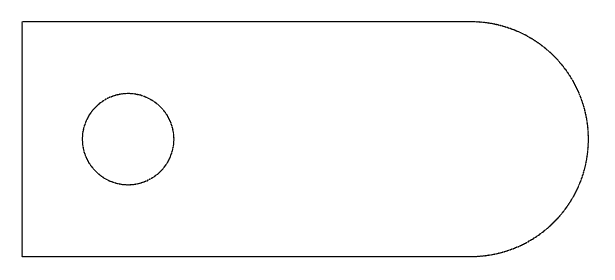

원과 호의 중심점을 표시하기 위해 중심표시를 배치할 수 있습니다.

Picture 명령

Picture 명령을 사용하여 비트맵을 쉽게 사용할 수 있습니다.

레이어

• 현재 디테일 설정에서만 새로운 레이어 켜기 기능.
• 모델 공간에서 한 레이어를 끄는 기능, 하나 또는 여러 개의 디테일에서 켜거나 끄는 기능
• 디테일의 표시 여부를 링크된 블록에서 기억합니다.
• 일반 레이어 표시 설정이 뷰포트당 레이어 표시에 영향을 미칩니다.

파일 가져오기/내보내기

• DWG: 새로운 주석 스타일 설정으로, 더 많은 DWG 파일에서 서식을 잃지 않고도 Rhino와 주고 받을 수 있습니다.
• DWG: 단순화를 선택 해제하면 직선 커브를 단순화하여 내보냅니다.
• DWG: AutoCAD 2015 파일을 여는 기능이 추가되었습니다.
• 여러 페이지의 PDF 인쇄.
• PDF 저장을 위한 API.
• SVG 내보내기 기능을 사용하여 Scalable Vector Graphics 파일을 저장할 수 있습니다. 이 이미지는 Rhino에서 내보낸 SVG입니다.



Make2D

더 빠르고 깔끔하게, 그리고 사용자의 요구에 맞춰 결과를 만들어내도록 Make2D가 완전히 새로워졌습니다.

ViewCaptureToClipboard/File 명령

ViewCaptureToFile 명령과 ViewCaptureToClipboard 명령에 편리한 대화상자가 추가되었습니다.

블록

블록의 교체 로직을 재설계하여 결과를 더 예측할 수 있고, 이름이 충돌하는 것을 피할 수 있게 되었습니다.
