Cotes et tolérances géométriques

Cotes et tolérances géométriques

Créez des annotations de cotes et tolérances géométriques conformes aux normes sur vos dessins techniques. La nouvelle annotation ToléranceGéométrique de Rhino 9 utilise des symboles issus des dessins techniques pour spécifier les tolérances géométriques acceptables d’une pièce en vue de sa fabrication.

Envie d’essayer ?

1. Téléchargez Rhino 8 Evaluation pour Windows ou Mac.
2. Téléchargez et ouvrez le modèle GeoTol-Try-it.3dm.
3. Vérifiez que l’accrochage Fin dans le panneau des accrochages est activé.
4. Lancez la commande ToléranceGéométrique .

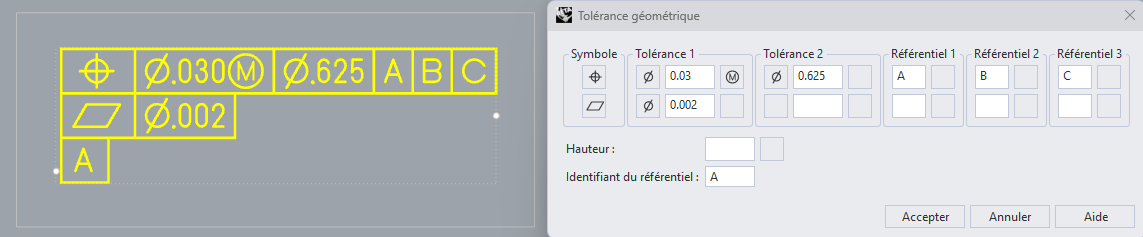

5. Remplissez la boîte de dialogue comme suit :



6. Cliquez sur Accepter.
7. À l’ invite de commande Position de la tolérance géométrique, cliquez sur l’accrochage Fin de la flèche de la ligne de repère :



8. À votre tour ! Essayez cette commande sur vos propres modèles.
9. Partagez vos commentaires et vos réactions sur le forum de Rhino.

Commandes de Rhino

• ToléranceGéométrique
