Vous trouverez dans Rhino une suite d’outils spécialement conçus pour vous aider à créer des dessins techniques. Il existe plusieurs moyens pour créer un dessin dans Rhino. Dans ce guide, nous nous pencherons sur les outils SectionsDeCoupe et DessinsDeCoupe .

Nous apprendrons à produire des dessins d’architecture en :

1. créant le plan d’étage.
2. créant la mise en page (espace papier).
3. ajoutant des cotes et des annotations sur la mise en page.
4. créant une élévation.
5. créant une section.

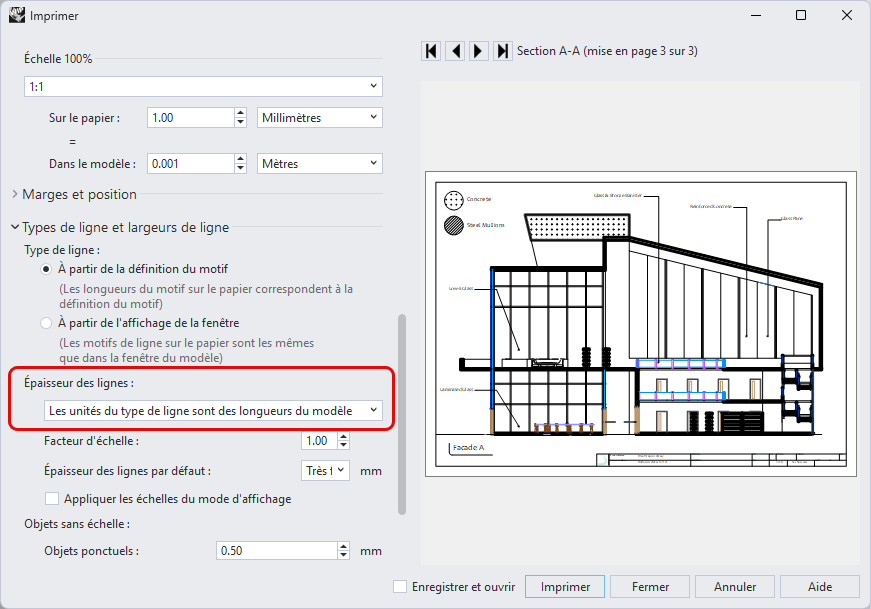

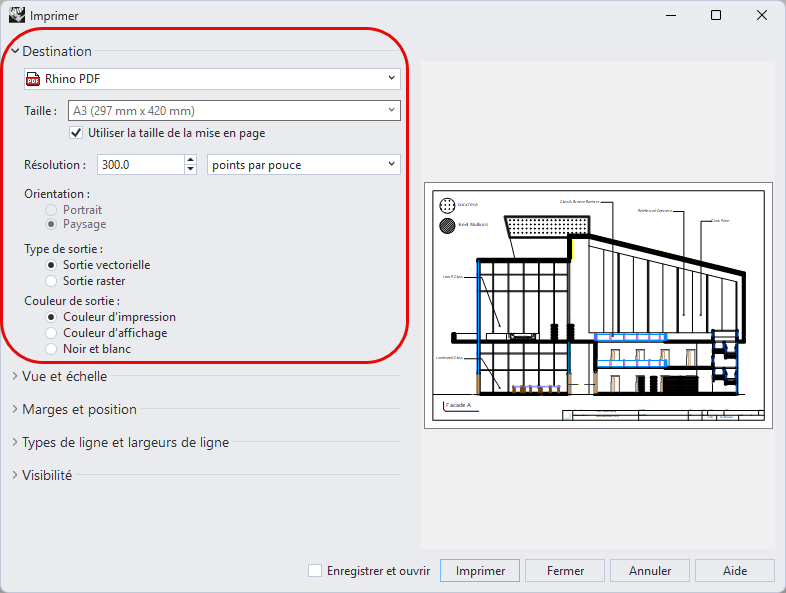

6. imprimant au format PDF.

Créer un plan d’étage

Nous allons commencer par créer le plan d’étage de notre bâtiment. Nous allons ajouter les représentations 2D des portes séparément. Elles ont été intégrées en tant qu’objets de Bloc dans le fichier de Rhino.

Créer la section

Nous allons utiliser un objet de SectionsDeCoupe pour découper la scène et voir le plan d’étage du bâtiment.

1. Ouvrez Drafting-Architectural.3dm dans Rhino .
2. Tapez la commande SectionsDeCoupe .
3. À l’ invite de commande Sélectionner des objets à sectionner. Appuyer sur Entrée pour tout sélectionner, appuyez sur Entrée .

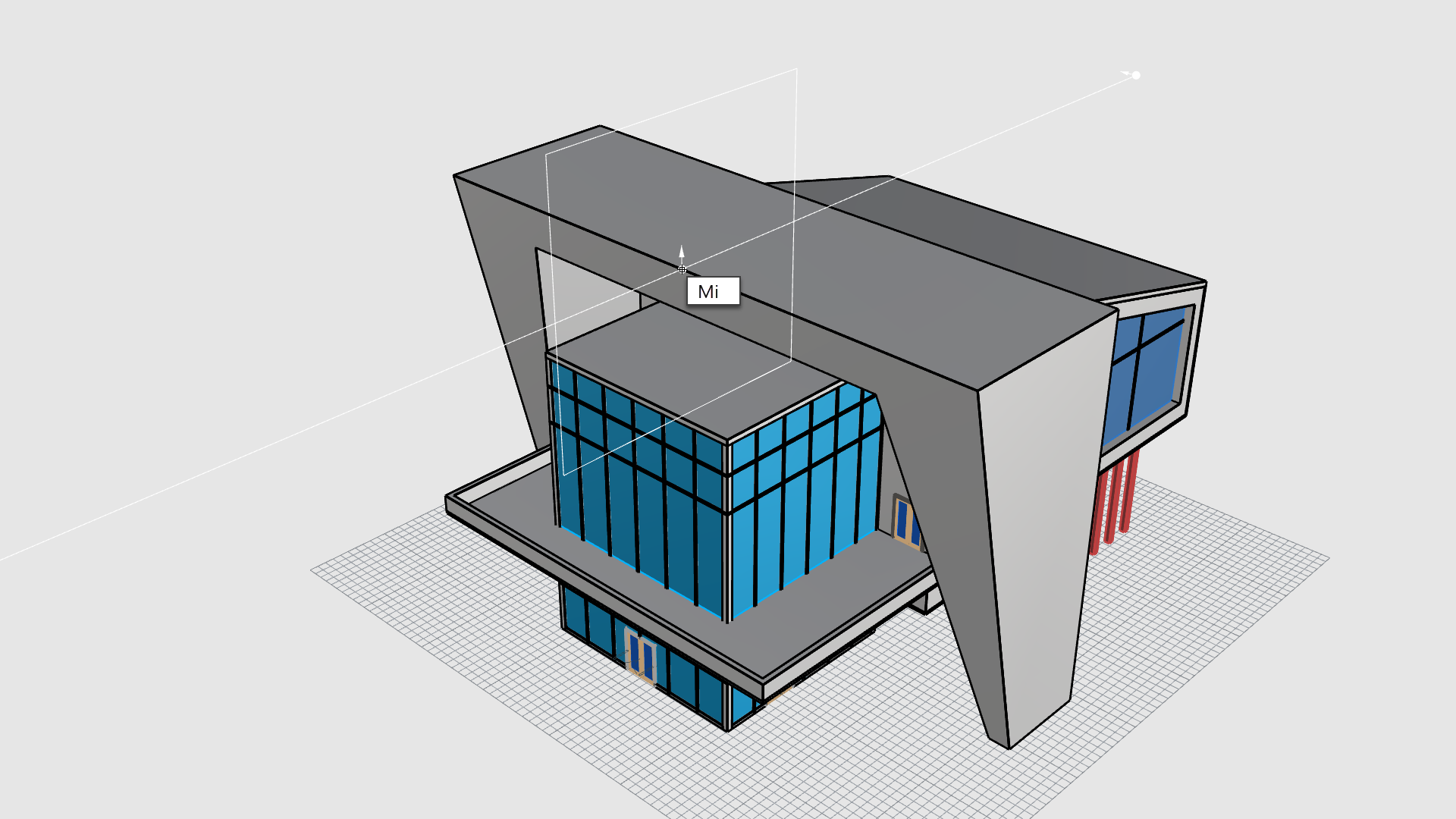

4. À l’ invite de commande Placer les sections :
   1. Cliquez sur l’option Dir=X et changez-la pour PlanC.
   2. Tapez 0,0,1.2. Appuyez sur Entrée . Vous allez ainsi placer la section à 1,2 m de hauteur.
5. Sélectionnez la section et exécutez la commande Inverser .



Créer le dessin

Nous allons utiliser la commande DessinsDeCoupe pour extraire un dessin vectoriel à partir des SectionsDeCoupe .

1. Vérifiez que la case Point dans le contrôle des accrochages est cochée.
2. Tapez la commande DessinsDeCoupe .
3. À l’ invite de commande Sélectionner des sections de coupe, cliquez sur la section SEC_00. Appuyez sur Entrée .
4. Vérifiez que les options de la ligne de commande sont les suivantes :

( Angle=0 LargeurImpression=ParCalque CouleurAffichage=ParCalque AfficherHachures=Oui AfficherSolide=Non AjouterArrièrePlan=Oui Projection=Parallèle AjouterCachées=Oui AjouterSilhouette=Oui AfficherÉtiquette=Non AppliquerÀTous=Non )

1. À l’ invite de commande Point de positionnement, accrochez-vous sur le point situé derrière le bâtiment.
2. Vous venez de créer le dessin vectoriel du plan d’étage !
3. Sélectionnez la courbe représentant la silhouette du toit.
4. Tapez la commande Copier .
5. À l’ invite de commande Point de départ de la copie, tapez 0.
6. À l’ invite de commande Point où copier l’objet, accrochez-vous sur le point situé derrière le bâtiment.



Ajouter les symboles des portes en 2D

1. Utilisez les onglets des fenêtres pour revenir à la vue de Dessus | ▾ .
2. Définissez le calque 2D Symbols comme calque actuel.
3. Zoomez sur la représentation 2D du mur-rideau.

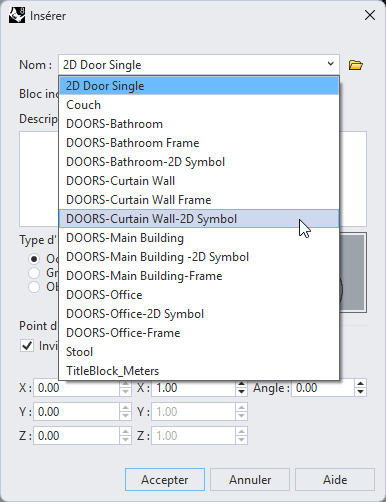

4. Tapez la commande Insérer .
5. Dans la liste déroulante du champ Nom, sélectionnez DOORS-Curtain Wall-2D Symbol et appuyez sur OK .

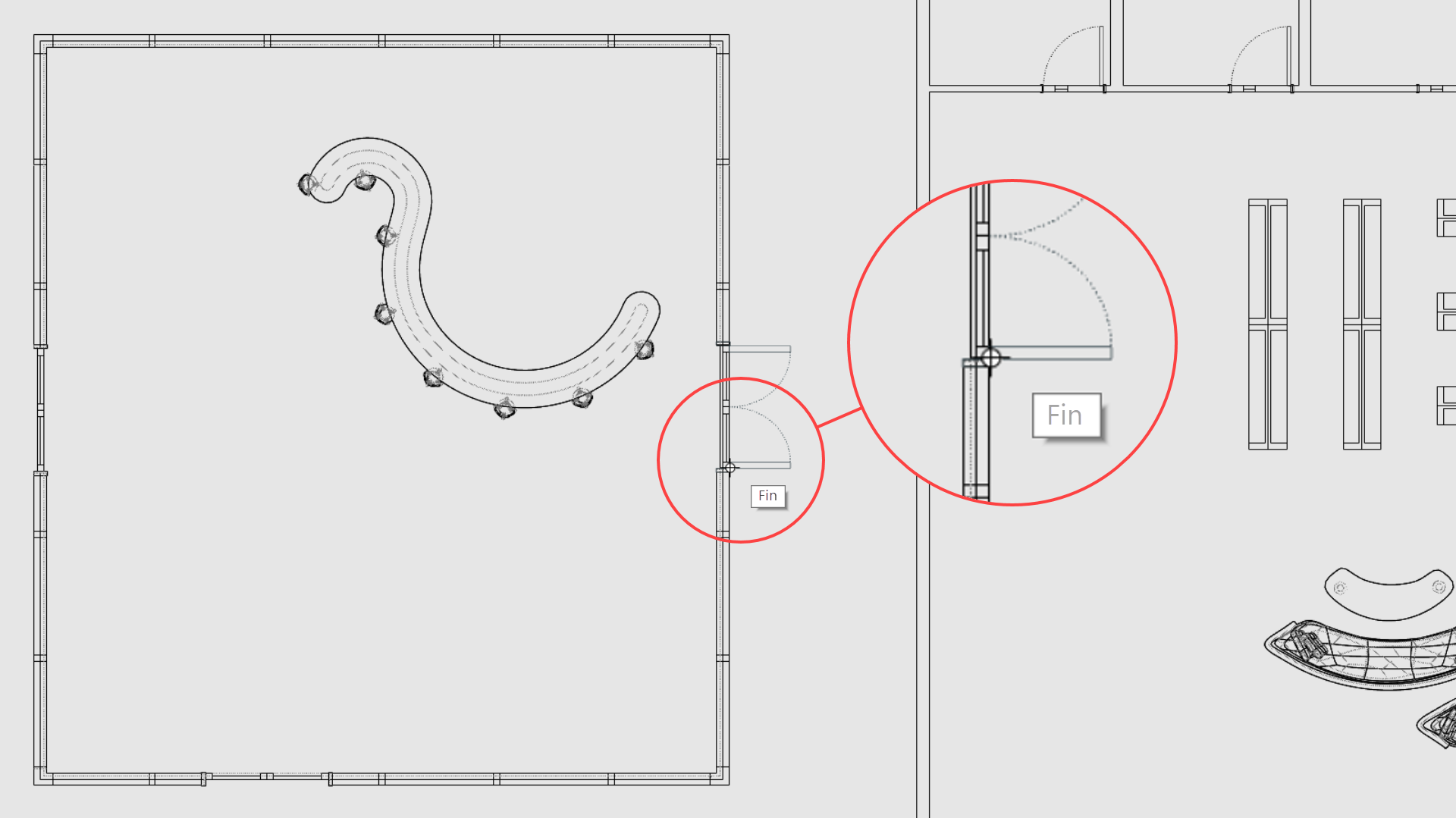

6. À l’ invite de commande Point d’insertion, cliquez à l’endroit indiqué ci-dessous :



7. Continuez à ajouter les deux autres portes 2D sur le mur rideau. Vous allez devoir faire une Rotation ou une copie par Symétrie de l’objet obtenu après l’insertion.



8. Utilisez la commande Insérer pour ajouter le bloc DOORS-Main Building-2D Symbol à l’emplacement suivant :



9. Ensuite, utilisez de nouveau Insérer pour ajouter le bloc DOORS-Office-2D Symbol à l’endroit suivant :



10. Pour terminer avec les symboles de portes en 2D, vous allez Insérer le bloc DOORS-Bathroom-2D Symbol à l’emplacement suivant :



Créer une mise en page

La commande MiseEnPage crée un « espace papier » qui imite une page physique, comme si vous souhaitiez imprimer des dessins techniques. Vous pouvez définir la taille et l’orientation de votre page et ajouter des fenêtres appelées Vues détaillées qui mettent en évidence certaines parties du modèle.

Dans cet exercice, vous allez apprendre à créer une MiseEnPage avec une VueDétaillée et à ajouter un cartouche.

Créer une mise en page

1. Définissez le calque Floor Plan comme calque actuel.

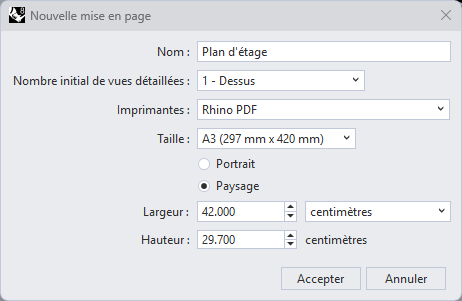

2. Tapez la commande MiseEnPage . La boîte de dialogue Nouvelle mise en page s’ouvre.
   1. Pour le Nom, tapez Floor Plan (plan d’étage).
   2. Assurez-vous que les autres paramètres correspondent à l’image suivante :



   3. Cliquez sur Accepter pour fermer la boîte de dialogue Nouvelle mise en page.
3. La mise en page a été créée avec un rectangle qui définit la VueDétaillée .
4. Double-cliquez dans la vue détaillée Dessus pour accéder à l’espace de modélisation.
5. Déplacez le plan d’étage afin qu’il soit centré dans la vue détaillée.
6. Double-cliquez pour revenir à la mise en page.
7. Sélectionnez le rectangle de la vue détaillée Dessus.
8. Dans le panneau des Propriétés , dans l’onglet VueDétaillée , définissez la valeur de l’échelle comme suit :
   • Pour les centimètres sur la page, maintenez la valeur à 1.
   • Pour les mètres dans le modèle passez à 1.5.
   • Appuyez sur Entrée pour valider.
9. Sélectionnez la VueDétaillée .
10. Dans le panneau des Propriétés , cochez la case Verrouillée pour verrouiller la vue détaillée.



Ajouter le cartouche

1. Définissez le calque TitleBlock comme calque actuel.
2. Vérifiez que la case Fin dans le contrôle des accrochages est cochée.

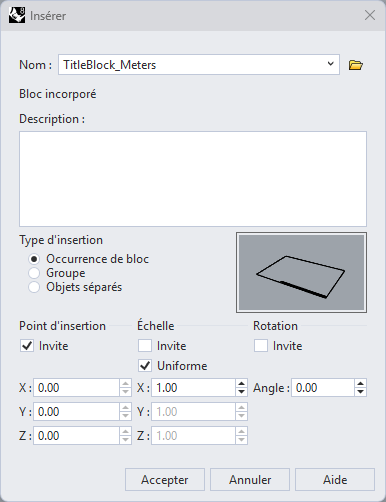

3. Tapez la commande Insérer .
4. Dans la liste déroulante du champ Nom, sélectionnez TitleBlock_Meters et cliquez sur Accepter .

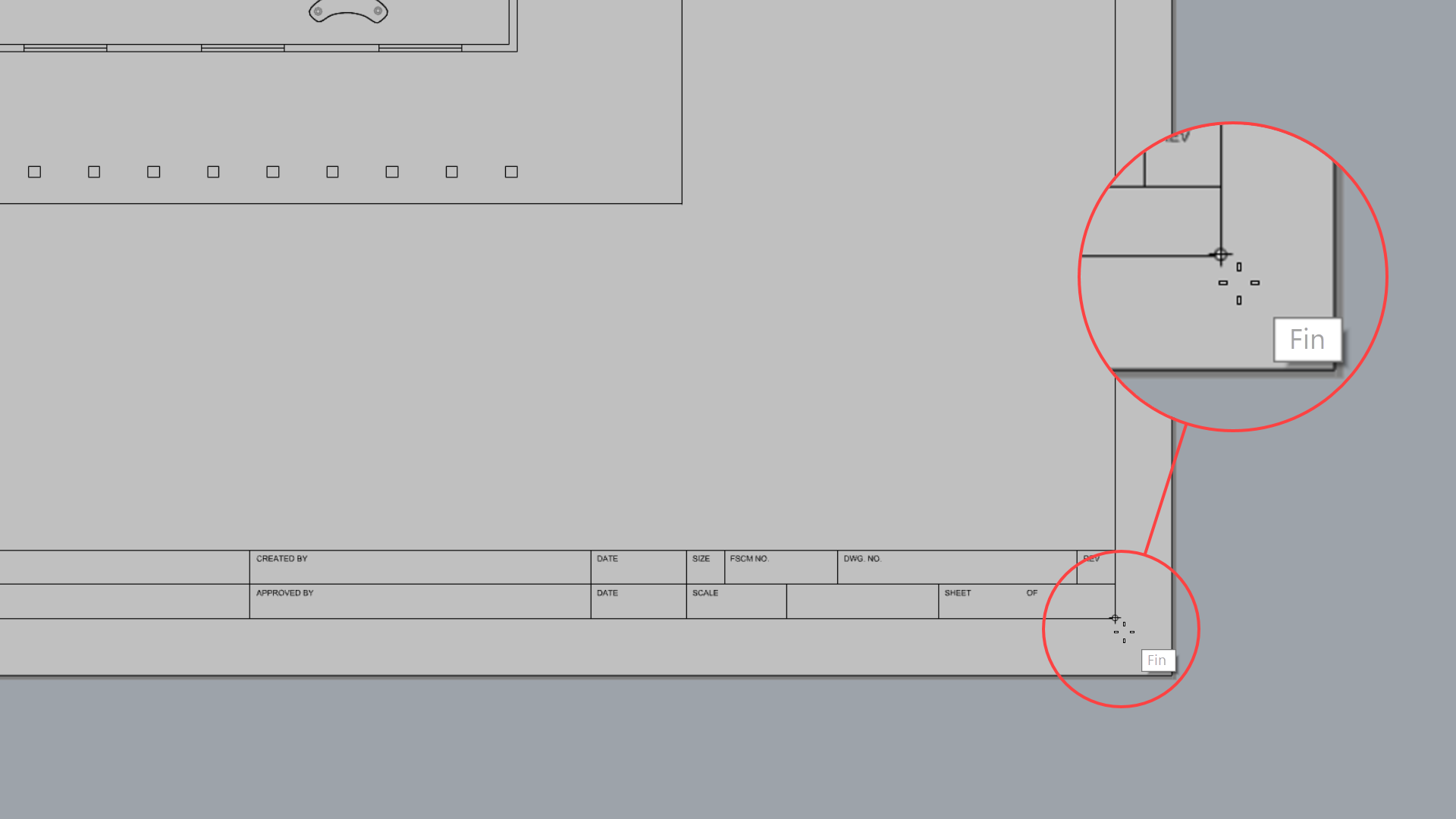

5. À l’ invite de commande Point d’insertion, cliquez dans l’angle inférieur droit de la vue détaillée inférieure droite.
6. Zoomez sur le cartouche. Il s’agit d’un Bloc composé de texte et de lignes.
7. Double-cliquez dessus pour passer en mode BlocModifier . Ce mode permet de modifier la géométrie contenue dans le bloc. Vous pouvez également ajouter ou supprimer des éléments.
8. Cliquez sur Accepter pour fermer la boîte de dialogue Modifier un bloc.
   Que sont les blocs ?

   Les blocs sont des groupes d’objets qui se comportent comme un seul objet. Les blocs sont utiles pour répéter des objets tels que des symboles ou des composants. De plus, le recours aux blocs utilise moins de mémoire que la répétition d’objets. Enfin, si un bloc est modifié, toutes les occurrences placées dans le modèle seront actualisées.

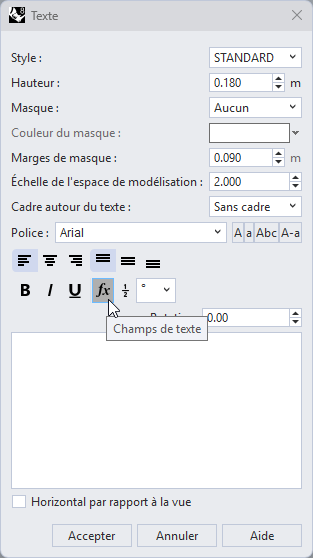

9. Tapez la commande Texte . La boîte de dialogue Texte s’ouvre.
   1. Pour le Style, choisissez STANDARD.
   2. Pour la Hauteur, tapez : 0.2
   3. Dans le champ de texte, tapez West Union Library.
   4. Cliquez sur Accepter pour fermer la boîte de dialogue Texte.



10. À l’ invite de commande Emplacement du texte,
    cliquez pour positionner le texte dans la zone du nom du projet intitulée Project Name.
11. Tapez de nouveau la commande Texte .

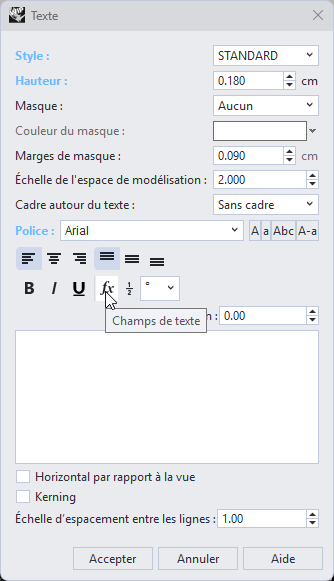

12. Dans la boîte de dialogue Texte, supprimez le texte actuel, puis :
    1. Cliquez sur l’icône Champs de texte.

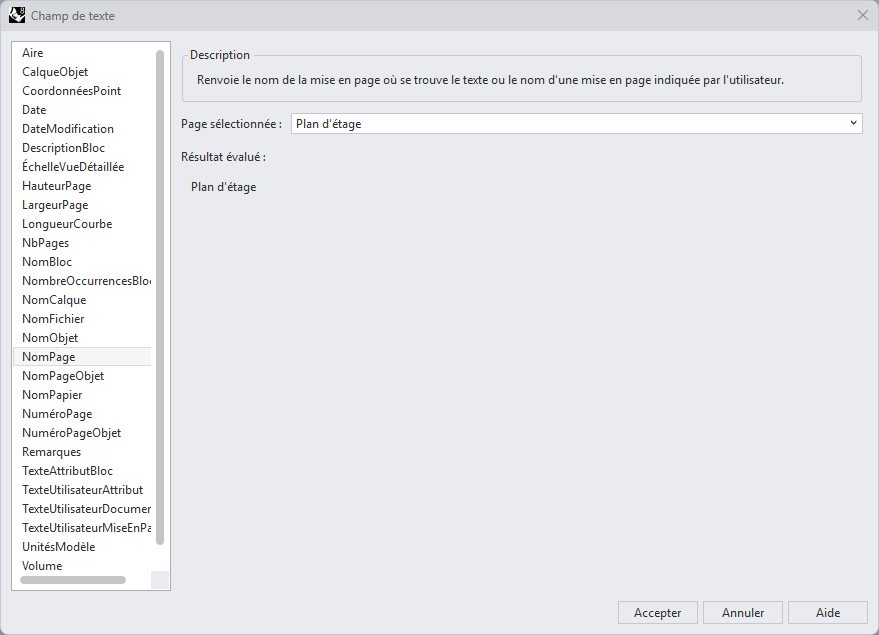

    2. Dans la boîte de dialogue Champs de texte, sélectionnez NomPage.



    3. Cliquez sur Accepter deux fois pour fermer les deux fenêtres.
13. À l’ invite de commande Emplacement du texte, cliquez à l’endroit de votre choix dans le cartouche.
14. Remarquez que si vous modifiez le nom de la mise en page dans les onglets des fenêtres le champ de texte s’actualisera dans le cartouche.
15. À votre tour ! Continuez à ajouter du texte dans les différents champs du cartouche.

Ajouter le logo

1. Téléchargez le Logo Bolten.
2. Tapez la commande Image .
3. Dans la boîte de dialogue Ouvrir une image, naviguez jusqu’à votre dossier des téléchargements. Vous devriez y trouver le fichier bolten-logo.png.
4. Double-cliquez dessus pour le sélectionner.
5. Dans Rhino, à l’ invite de commande Premier sommet de l’image, cliquez dans l’angle inférieur gauche du cadre réservé au logo dans le cartouche.
6. À l’ invite de commande Autre sommet ou longueur, cliquez sur l’angle situé en diagonale du premier.

Ajouter des cotes

Dans cet exercice, vous allez apprendre à utiliser les cotes linéaires pour annoter le dessin du plan d’étage. Vous découvrirez également comment modifier des cotes à partir de leurs paramètres généraux dans les styles d’annotation.

Ajouter des cotes

1. Ouvrez Drafting-Architectural-Layout.3dm dans Rhino si vous n’avez pas suivi les étapes précédentes.
2. Ajoutez un calque et renommez-le Dimensions 1.
3. Définissez-le comme calque actuel .
4. Vérifiez que la case Fin dans le contrôle des accrochages est cochée.
5. Allez dans l’ onglet Mise en plan .
6. Cliquez sur Cote .
7. À l’ invite de commande Premier point de la cote, cliquez sur l’accrochage Fin de la partie supérieure du toit en béton.
8. À l’ invite de commande Deuxième point de la cote, cliquez sur l’accrochage Fin du toit en béton en face du premier.
9. Pour la distance du décalage, faites glisser la souris vers la gauche, tapez 6, et appuyez sur Entrée .
10. Cliquez dans la fenêtre pour terminer la commande.
11. Tapez de nouveau la commande Cote .
12. Suivez les invites de commande pour placer la cote sur l’extrémité gauche du toit.
13. Appuyez sur Entrée pour exécuter la commande Cote une troisième fois. Cette fois-ci, activez l’option Continuer dans la ligne de commande  : Continuer=Oui
14. La commande fonctionnera en boucle, de sorte que vous pouvez continuer à placer des cotes à partir du dernier point.
15. Appuyez sur Entrée lorsque vous avez terminé.



Modifier les cotes

Les paramètres des cotes sont gérés au moyen des styles d’annotation dans un fichier 3DM. Chaque fichier contient des styles préconfigurés. Vous pouvez modifier les paramètres dans la section Styles d’annotation des PropriétésDocument . Ces modifications s’appliqueront globalement aux cotes existantes et à celles que vous ajouterez dans votre document.

Dans cet exercice, nous allons apprendre à modifier le style de cote STANDARD, utilisé pour créer les cotes dans ce fichier.

1. Restez dans la fenêtre Floor Plan.
2. Sélectionnez n’importe quelle cote.
3. Allez dans le panneau des Propriétés . Vous devriez voir les propriétés des Cotes.
4. Cliquez sur le bouton Modifier le style… dans le bas. Cela ouvrira la page Styles d’annotation pour le style STANDARD.
5. Sous Police :
   1. Changez la police et sélectionnez Candara.
   2. Changez la Hauteur et tapez 0.4.
6. Sous Flèches :
   1. Modifiez la Pointe de flèche 1 et sélectionnez Flèche fine.
   2. La Pointe de flèche 2 devrait elle aussi être modifiée automatiquement.
   3. Modifiez la Taille de la flèche et tapez 0.6.
7. Appuyez sur sur Accepter pour fermer la boîte de dialogue. Remarquez que les annotations ont changé dans la mise en page.



Créer une élévation

Nous allons à présent créer une deuxième section pour générer le dessin d’élévation. Vous allez apprendre à assigner différentes épaisseurs de ligne pour créer une hiérarchie visuelle. Ensuite, nous ajouterons quelques annotations afin que le dessin contienne des informations sur les matériaux de construction.

Créer le dessin d’élévation

Nous allons utiliser un objet de SectionsDeCoupe pour découper la scène et voir le plan d’étage du bâtiment.

1. Ouvrez Drafting-Architectural-Elevation.3dm dans Rhino si vous n’avez pas suivi les étapes précédentes.
2. Définissez le calque Elevation comme calque actuel .
3. Tapez la commande SectionsDeCoupe .
4. Utilisez les onglets des fenêtres pour revenir à la vue en Perspective | ▾ .

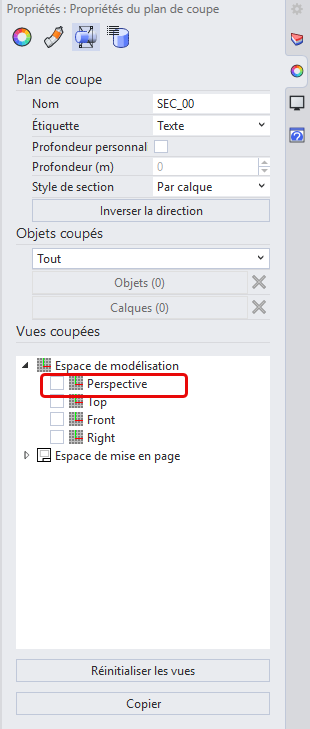

5. Sélectionnez la section de coupe SEC_00.
6. Dans le panneau des Propriétés , sous Vues coupées, désélectionnez Perspective.



7. Tapez la commande SectionsDeCoupe .
8. À l’ invite de commande Sélectionner des objets à sectionner. Appuyer sur Entrée pour tout sélectionner, appuyez sur Entrée .
9. À l’ invite de commande Placer les sections, vérifiez que Dir=X.
10. Cliquez avec le bouton droit de la souris pour placer la section devant la façade.



11. Sélectionnez la section et exécutez la commande Inverser .



12. Tapez la commande DessinsDeCoupe .
13. À l’ invite de commande Sélectionner des sections de coupe, cliquez sur la section SEC_01. Appuyez sur Entrée .
14. Vérifiez que les options de la ligne de commande sont les suivantes :

( Angle=0 LargeurImpression=ParCalque CouleurAffichage=ParCalque AfficherHachures=Oui AfficherSolide=Non AjouterArrièrePlan=Oui Projection=Parallèle AjouterCachées=Non AjouterSilhouette=Oui AfficherÉtiquette=Non AppliquerÀTous=Non )

1. À l’ invite de commande Point de positionnement, sélectionnez un point derrière le dessin du plan d’étage.
2. Vous venez de créer le dessin vectoriel de l’élévation !

Dupliquer une mise en page

1. Cliquez avec le bouton droit sur l’ onglet de la fenêtre Floor Plan pour sélectionner le plan d’étage.
2. Cliquez sur Déplacer ou copier…
3. Dans la boîte de dialogue Déplacer ou copier, sélectionnez :
   1. (Déplacer vers la fin)
   2. Créer une copie
4. Cliquez sur Accepter pour fermer la boîte de dialogue.
5. Double-cliquez sur l’ onglet de la fenêtre Floor Plan-Copie et renommez-le Elevation A.
6. Tapez la commande SélCotes pour les Supprimer .

Configurer la vue détaillée

1. Tapez la commande SélVueDétaillée .
2. Dans le panneau des Propriétés , désélectionnez la case Verrouiller fenêtre.
3. Double-cliquez dans la vue détaillée.
4. Déplacez la vue jusqu’à ce que vous voyiez le dessin d’élévation.
5. Double-cliquez pour revenir à la mise en page.



6. Sélectionnez la vue détaillée de nouveau.
7. Dans le panneau des Propriétés , dans l’onglet VueDétaillée , définissez la valeur de l’échelle comme suit :
   • Pour les centimètres sur la page, maintenez la valeur à 1
   • Pour les mètres dans le modèle passez à 1.2
   • Appuyez sur Entrée pour valider.
   • Cochez la case verrouillée pour verrouiller la fenêtre.

Attribuer différentes épaisseurs de ligne

Pour faciliter cette opération, nous avons créé des épaisseurs de lignes standard dans le fichier de Rhino. Vous allez apprendre à les attribuer aux objets sélectionnés.

1. Lancez la commande TypesLignes pour ouvrir le panneau des types de lignes.
2. Dans le panneau des Calques , sélectionnez tous les calques de la SEC_01 puis cliquez sur l’icône du verrou.
   Vous pouvez maintenant les modifier.

1. Double-cliquez dans la vue détaillée.
2. Cliquez avec le bouton de droite sur le calque SEC_01Silhouette.
3. Dans le menu contextuel, cliquez sur Sélectionner des objets.
4. Maintenez la touche Maj enfoncée puis sélectionnez sur le dessin les lignes représentant la structure en béton.



5. Allez dans le panneau des Types de lignes.
6. Cliquez avec le bouton droit sur 0.7 mm et sélectionnez Assigner aux objets sélectionnés.
7. À votre tour ! Entraînez-vous à attribuer différentes épaisseurs de lignes dans votre dessin.



Ajouter des annotations

1. Ajoutez un calque et renommez-le Dimensions 2 (cotes).
2. Définissez-le comme calque actuel.
3. Tapez la commande Texte .
4. Dans la boîte de dialogue Texte :
   1. Définissez la Hauteur sur : 0.5
   2. Dans le champ de texte, tapez : Facade A.
5. Cliquez sur sur Accepter pour fermer la boîte de dialogue.
6. À l’ invite de commande Emplacement du texte, sélectionnez un point dans l’angle inférieur gauche de la vue détaillée.
7. Vous pouvez aussi ajouter une ligne ou d’autres symboles pour mettre en valeur le texte.
8. Zoomez dans la partie haute du dessin.
9. Tapez la commande LigneRepère .
10. À l’ invite de commande Premier point de la courbe, sélectionnez un point sur le mur-rideau.
11. À l’ invite de commande Point suivant sur la courbe, sélectionnez un point à la verticale du premier et cliquez sur Entrée .
12. Dans la boîte de dialogue Ligne repère, tapez Mur-rideau. Cliquez sur Accepter.



13. Ajoutez d’autres lignes de repère aux différents éléments de la façade.
14. Utilisez le Manipulateur pour Aligner les lignes de repère ou leurs points de contrôle à la même hauteur si nécessaire.



    Modifier le style d’une ligne de repère

    Lancez la commande SélLignesRepère pour sélectionner toutes les lignes de repère. Modifiez ensuite la taille du texte ou le style de la flèche dans le panneau des Propriétés de l’objet.

Créer une section

Rhino dispose d’outils permettant de couper à travers le modèle 3D pour créer des vues en coupe. La commande SectionsDeCoupe et ses commandes adjacentes nous aident à visualiser les détails internes tels que l’épaisseur des murs, les portes intérieures et d’autres éléments qui ne sont pas visibles de l’extérieur.

Dans cet exercice, vous allez apprendre à créer une section et à l’ajouter à une mise en page. Vous verrez également comment configurer le style de section, qui comprend les hachures et les frontières.

Créer la section

1. Ouvrez Drafting-Architectural-Section.3dm dans Rhino si vous n’avez pas suivi les étapes précédentes.
2. Revenez dans la fenêtre Perspective en utilisant les onglets des fenêtres .
3. Maximisez la fenêtre Perspective | ▾ .
4. Définissez le calque Section A-A comme calque actuel.
5. Cochez la case Mi dans le contrôle des accrochages .
6. Pour plus de clarté :
   1. Désactivez les calques SEC_00, SEC_01 et 2D Symbols.
   2. Sélectionnez et Cachez tous les autres éléments de la scène.
7. Tapez la commande SectionsDeCoupe .
8. À l’ invite de commande Sélectionner les objets à sectionner, cliquez sur Entrée pour tout sélectionner.
9. À l’ invite de commande Placer les sections, vérifiez que les options sont les suivantes :

( Dir=X ProfondeurPersonnalisée=Non Découper=Oui Nom=SEC ModeÉtiquette=Texte EnregistrerDansVueNommée=Oui Inverser=Non )

1. Ensuite, accrochez-vous sur le point Mi de la structure du toit en béton. Appuyez sur Entrée .
2. Le bâtiment a été découpé et vous voyez maintenant à l’intérieur.
3. Sélectionnez la section de coupe et exécutez la commande Cacher .

Ajouter la section dans une mise en page

1. Créez une copie de la mise en page Elevation A.
2. Renommez cette mise en page Section A-A dans l’ onglet .
3. Double-cliquez sur le texte Facade A.
4. Dans la boîte de dialogue Modifier un texte, remplacez Facade A par Section A-A, puis cliquez sur Accepter.
5. Lancez la commande SélLignesRepère et supprimez toutes les lignes de repère.
6. Cochez la case Fin dans le contrôle des accrochages .
7. Tapez la commande VueDétaillée .
8. Cliquez sur l’option Ajouter dans la ligne de commande.
9. À l’invite Premier sommet du rectangle, accrochez-vous au sommet supérieur gauche de la mise en page.
10. À l’invite Autre sommet ou longueur, accrochez-vous au sommet inférieur droit de la mise en page.
11. Lancez la commande VueNommée pour ouvrir le panneau.
12. Double-cliquez dans la vue détaillée.
13. Dans le panneau des VuesNommées , double-cliquez sur la vignette SEC_00.



Configurer la vue détaillée de la section

1. Sélectionnez la vue détaillée.
2. Dans le panneau des Propriétés  :
   1. Définissez l’échelle comme suit : 1 centimètre sur la page pour 1 mètre dans le modèle.
   2. Définissez le mode d’affichage sur Monochrome
   3. Cochez la case Verrouiller fenêtre

Définir des styles de section

Les styles de section vous permettent de configurer les styles des hachures et des frontières pour le modèle 3D découpé. Un style de section peut être appliqué à l’objet, au calque ou à la section de coupe. Dans cet exercice, nous allons appliquer un style de section par objet, puis par calque.

Hachures et frontières par objet :

1. Double-cliquez à l’intérieur de la vue détaillée Section A-A.
2. Définissez le mode d’affichage sur Monochrome.
3. Sélectionnez l’élément représentant la structure en béton.
4. Dans le panneau des Propriétés , cliquez pour ouvrir la liste déroulante du style de section et choisissez Personnalisé.

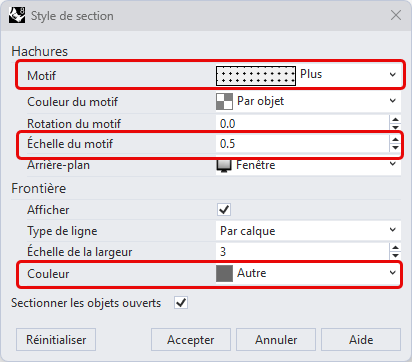

5. Dans la boîte de dialogue Style de section :
   1. Pour le motif de hachures, sélectionnez Plus dans la liste déroulante.
   2. Pour l’échelle du motif sélectionnez 0.5
   3. Pour la Couleur de la frontière, sélectionnez Autre et choisissez une teinte gris foncé.



6. Cliquez sur Accepter pour fermer la boîte de dialogue Style de section.



Hachures et frontière par calque :

1. Cliquez sur l’ onglet Perspective pour revenir dans l’espace de modélisation.
2. Dans le panneau des Calques , développez le calque CURTAIN WALL pour accéder au sous-calque curtain wall mullions.

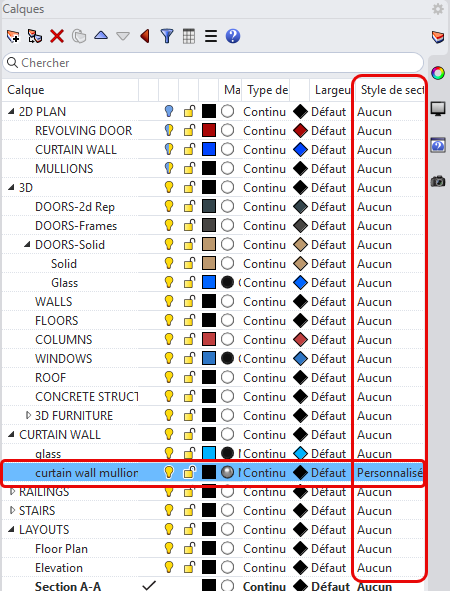

3. Trouvez la colonne Style de section dans le panneau des Calques .
4. Cliquez sur Aucun pour ouvrir la boîte de dialogue Style de section.



   Agrandir le panneau des calques

   Vous devrez peut-être faire glisser la bordure du panneau des calques pour trouver la colonne Style de section.

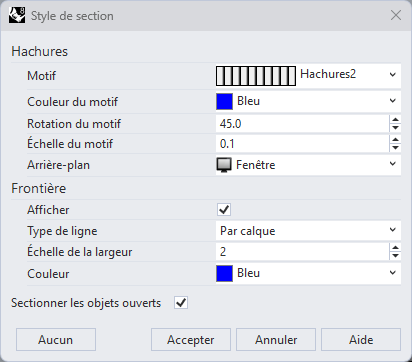

5. Dans la boîte de dialogue Style de section :
   1. Pour le Motif de hachures, sélectionnez Hachures2 dans la liste déroulante.
   2. Pour la Couleur du motif, sélectionnez Bleu dans la liste déroulante.
   3. Définissez la Rotation du motif sur 45.
   4. Définissez l’Échelle du motif sur 0.1.
   5. Pour la Couleur de la frontière, sélectionnez Bleu dans la liste déroulante.
   6. Définissez l’Échelle de la largeur de la frontière sur 2.



6. Cliquez sur Accepter pour fermer la boîte de dialogue Style de section.
7. Zoomez sur la Vue détaillée Section A-A pour voir le résultat.



8. À votre tour ! Définissez des styles de section pour d’autres objets et d’autres calques du modèle.

Ajouter une légende pour les matériaux

1. Revenez à l’ onglet Section A-A.
2. Exécutez la commande Cercle . Placez le cercle dans le coin supérieur gauche de la vue détaillée et définissez un rayon de 0,5 cm.
3. Copiez le cercle en utilisant la fonction de copie du Manipulateur .
4. Sélectionnez le premier cercle.
5. Tapez la commande Hachures .
6. Dans la boîte de dialogue Hachures, recréez le style que nous avions défini
   pour le béton à l’étape Hachures par objet.
7. Sélectionnez le deuxième cercle.
8. Tapez la commande Hachures .
9. Dans la boîte de dialogue Hachures, recréez le style que nous avions défini
   pour les montants à l’étape Hachures par calque.
10. Tapez la commande Texte .
11. Dans la boîte de dialogue Texte :
    1. Pour le Style, choisissez STANDARD.
    2. Pour la Hauteur, tapez : 0.4
    3. Dans le champ de texte, tapez Concrete (béton).
    4. Cliquez sur Accepter pour fermer la boîte de dialogue Texte.
12. Refaites la même chose pour le deuxième cercle. Attribuez-lui la légende Steel mullions (montants en acier).



13. À votre tour ! Ajoutez d’autres annotations pour illustrer le dessin.

Imprimer les dessins

Maintenant que nous avons créé nos mises en page, l’heure est venue de les imprimer. Vous pouvez imprimer à l’aide d’une imprimante traditionnelle ou au format PDF afin d’enregistrer les dessins dans un format numérique partageable. Pour cet exercice, nous allons utiliser cette dernière option.

1. Ouvrez Drafting-Architectural-Print.3dm dans Rhino si vous n’avez pas suivi les étapes précédentes.
2. Lancez la commande MisesEnPage pour ouvrir le panneau.
3. Cliquez avec le bouton droit de la souris sur la mise en page intitulée Section A-A.
4. Cliquez sur Imprimer…
5. Dans la boîte de dialogue Imprimer :
   1. Sous Destination
      1. Sélectionnez l’imprimante RhinoPDF.
      2. Pour Taille, cochez la case Utiliser la taille de la mise en page.
      3. Pour Orientation, sélectionnez Paysage.
      4. Pour Type de sortie, sélectionnez Sortie vectorielle.
      5. Pour Couleur de sortie, sélectionnez Couleur d’impression.



   2. Sous Vue et échelle
      1. Sélectionnez Imprimer plusieurs mises en page et cochez la case des trois mises en page.
      2. Sous Echelle 100 %, sélectionnez 1:1.



   3. Sous Types de ligne et largeurs de ligne, sélectionnez Les unités du type de ligne sont des longueurs du modèle.



6. Cliquez sur sur le bouton Imprimer .
7. Dans la boîte de dialogue Exportation PDF, sélectionnez un dossier de destination. Cliquez sur le bouton Enregistrer .

Modifier cette page

Modifier sur GitHub

Historique

Admin
