Dessins de coupe

Du modèle 3D au dessin 2D

Générez des dessins techniques 2D fidèles à partir de vos modèles 3D ! Positionnez des SectionsDeCoupe sur le modèle aux endroits où vous avez besoin de plans d’étage, d’élévations et de coupes, puis extrayez des DessinsDeCoupe directement dans Rhino.

Lien dynamique entre la 2D et la 3D

Modifiez le modèle 3D et vos dessins 2D s’actualiseront en conséquence ! Il suffit de double-cliquer sur vos DessinsDeCoupe pour en modifier les paramètres. Paramétrez les hachures ou les styles de section, intervenez sur votre modèle 3D, supprimez ou ajoutez des éléments et votre dessin s’actualisera en conséquence.

Projection dans l’espace 3D

Nouveauté de la V9

Les DessinsDeCoupe peuvent désormais être projetés à leur emplacement 3D réel. Cela permet d’organiser les dessins, de référencer leur emplacement et de visualiser le modèle 3D derrière eux en utilisant différents modes d’affichage. Créez de superbes présentations pour vos projets d’architecture !

Superposez vos dessins

Nouveauté dans la V9

Vous souhaitez générer un dessin par étage pour un bâtiment à plusieurs niveaux ? La commande AlignerDessinsDeCoupe permet d’empiler vos dessins ou de les positionner les uns par rapport aux autres. Votre modèle sera toujours parfaitement organisé et bien rangé.

Courbes incluses

Nouveauté dans la V9

Pour les modèles qui comportent des courbes en tant qu’objets d’arrière-plan, celles-ci sont désormais ajoutées aux DessinsDeCoupe .

Gérer les propriétés

Gérez les propriétés de vos DessinsDeCoupe grâce aux différentes options de calque :

Créer à partir de calques modèles

Nouveauté de la V9

Créez des DessinsDeCoupe qui héritent des propriétés d’un ensemble de calques définis par l’utilisateur. Définissez des propriétés telles que la couleur, le type de ligne et la largeur d’impression une seule fois. Ces propriétés s’appliqueront ensuite à tous vos dessins. Pour cela, choisissez À partir des calques de sortie pour le champ de Propriétés dans la boîte de dialogue. Un moyen simple de garantir le respect des normes du projet au sein de toute l’équipe !

Hériter les propriétés du modèle 3D

Nouveauté dans la V9

Définissez la même structure de calques pour le dessin 2D que celle de l’objet 3D. Cela permet de conserver très facilement les mêmes propriétés entre le modèle 3D et les DessinsDeCoupe . Il suffit de sélectionner Utiliser les calques d’origine pour le champ des Propriétés dans la boîte de dialogue. Votre modèle sera toujours parfaitement organisé, sans calques en double !

Envie d’essayer ?

1. Téléchargez Rhino 9 WIP pour Windows ou Mac.
2. Téléchargez et ouvrez le modèle ClippingDrawing.3dm.
3. Dans le panneau des Calques :
   1. Assurez-vous que le calque Site3D est désactivé .
   2. Assurez-vous que le calque ClippingSections est activé.
4. Agrandissez la fenêtre Dessus | ▾ .
5. Activez l’ accrochage Point.
6. Tapez la commande DessinsDeCoupe .
7. À l’ invite Sélectionner des sections de coupe, sélectionnez le plan de coupe nommé Section Looking South (section orientée vers le sud). Appuyez sur Entrée.

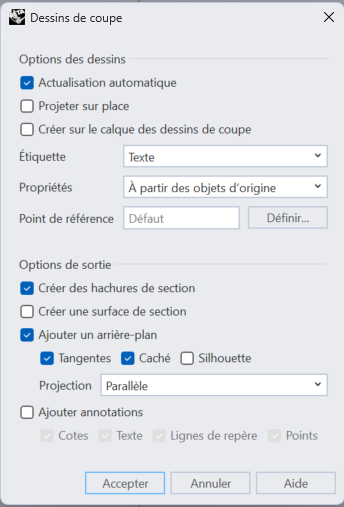

8. Dans la boîte de dialogue Dessins de coupe, sélectionnez les options suivantes :



   1. Dans Propriétés : À partir des objets d’origine
   2. Ajouter un arrière-plan avec les options Tangentes et Caché.
   3. Cliquez sur Accepter et placez le dessin de coupe à l’emplacement prévu à cet effet, sur la gauche.
9. À l’invite Point de positionnement, accrochez-vous au point situé au-dessus de la légende Section Looking South.



10. Vous venez de créer la section :



11. À votre tour ! Créez à présent la section orientée à l’ouest (Section Looking West) et les Élévations.
12. Partagez vos commentaires et vos réactions sur le forum de Rhino.

Commandes de Rhino

• DessinsDeCoupe
