Perfectionnement de Rhino - Nouveautés de Rhino 6 pour Windows

Description

Les petites anomalies peuvent vite devenir très pénibles sur une session de modélisation prolongée. Dans Rhino 6, nous avons corrigé des centaines de petits bogues et réuni des fonctions disparates mais similaires en commandes uniques afin de perfectionner Rhino.

CapturerVueDans

CapturerVueDansFichier et CapturerVueDansPressePapiers ont maintenant une boîte de dialogue.


UneVue

UneVue aligne automatiquement les plans de construction sur votre vue active, ce qui est très pratique lors de la modélisation dans une seule vue.



La commande Image remplace les commandes ImageArrièrePlan et CadreImage et possède son propre type de matériau unique et simplifié.

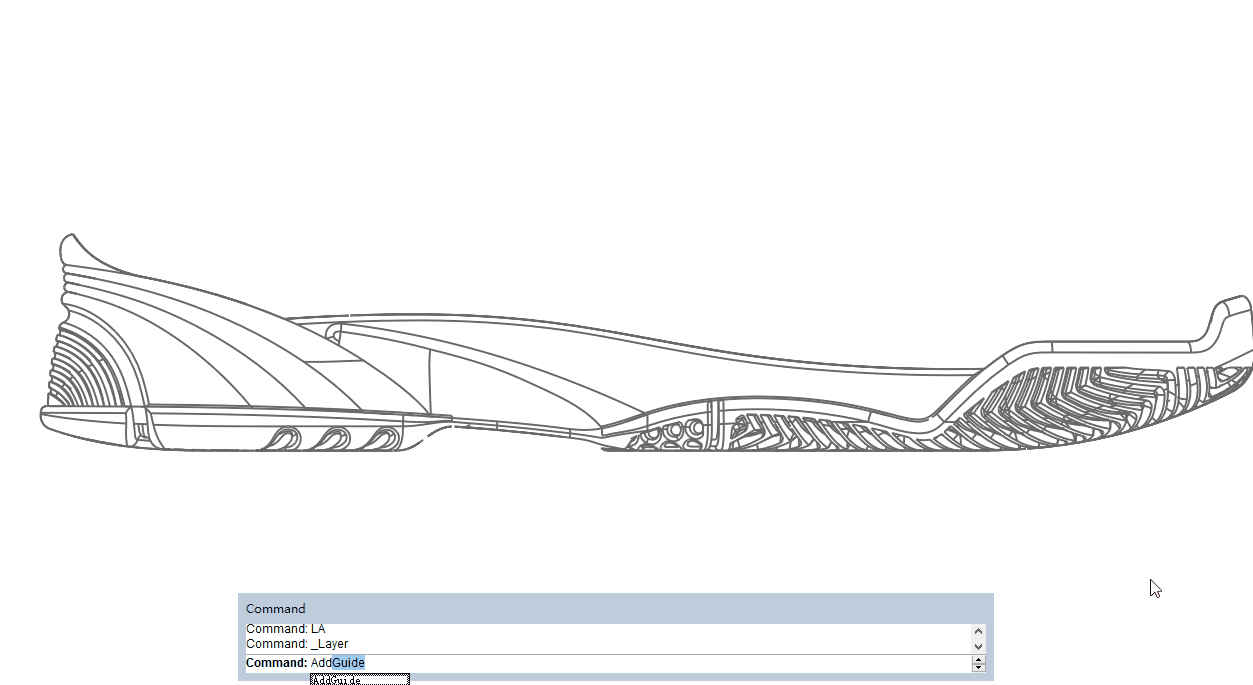

Guides

Utilisez AjouterGuide pour créer des lignes infinies pouvant être utilisées comment aides à la modélisation temporaires. Utilisez SupprimerGuide pour les supprimer.


Maillages Ngones

Maillages Ngones : Les maillages peuvent maintenant posséder des faces triangulaires quadrangulaires ou polygonales (Ngones). Les Ngones sont maintenant pris en charge par un grand nombre de commandes. Les améliorations apportées à l'importation et l'exportation de fichiers permettent une meilleure interactivité avec les formats compatibles (.obj, .skp par exemple) :

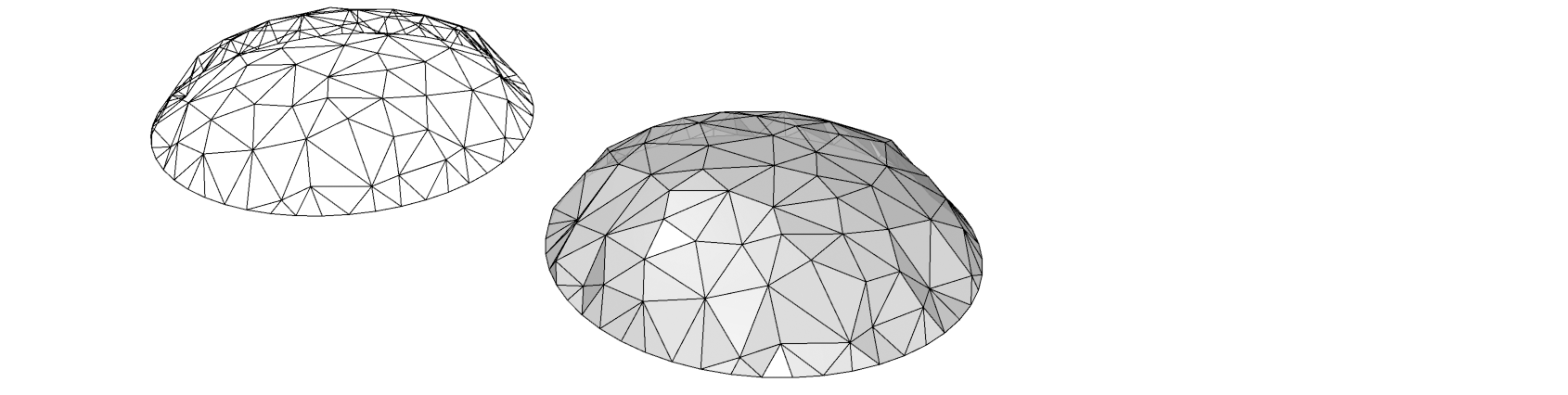

MaillageÀPartirDeLignes

Utilisez la commande MaillageÀPartirDeLignes pour créer un maillage à partir d’un réseau de lignes.


Résolution élevée

Pixel parfait sur les écrans haute résolution... et même sur ceux de résolution plus faible.

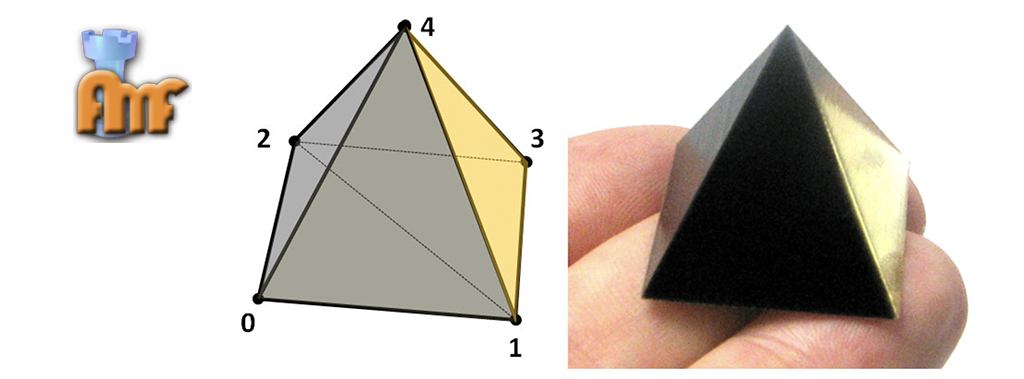

Échange de fichiers au format AMF

Le format de fichier AMF utilisé pour la fabrication additive est maintenant pris en charge.

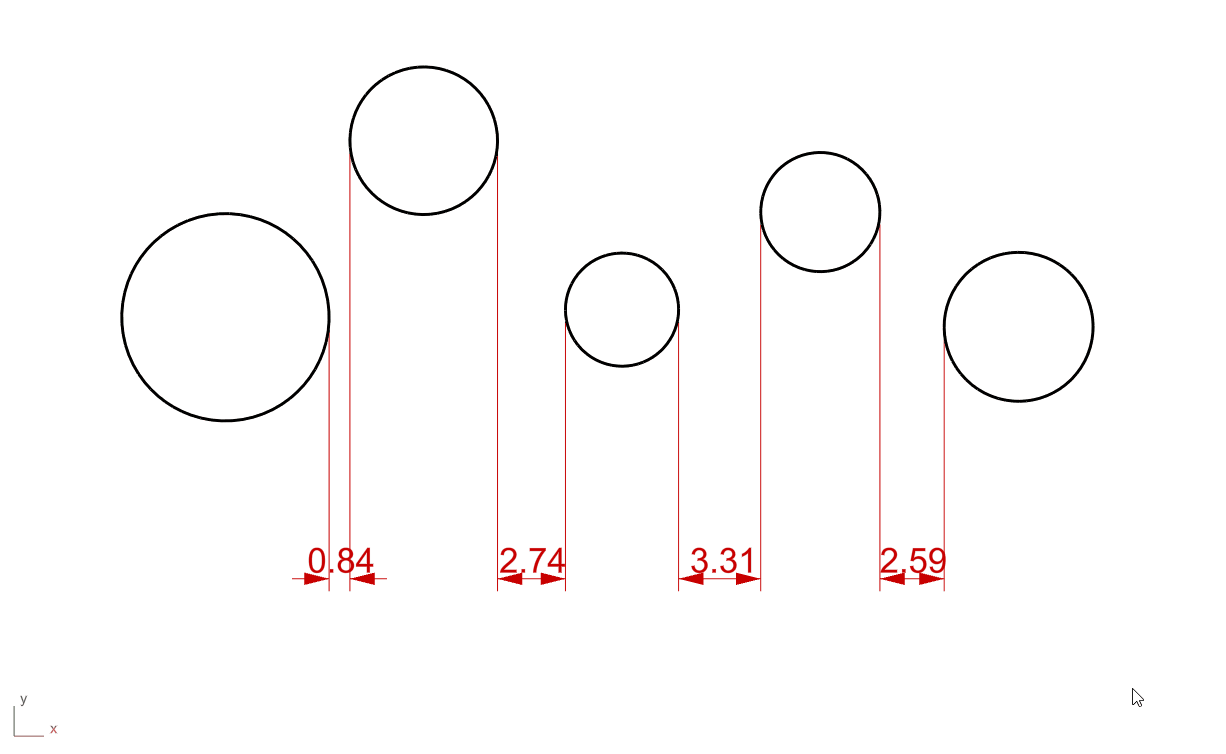

Distribuer

Distribuez des objets régulièrement entre deux points ou en définissant une distance entre les objets.


Opérations mathématiques dans la ligne de commande

Réalisez des calculs directement dans la ligne de commande.


Ajouter des données à des objets

L'éditeur de Texte de l'utilisateur intégré dans les propriétés objet peut être utilisé pour lier des données à des objets.


Résistance au déplacement

La résistance au déplacement peut être définie afin d'ajuster la position lorsque les pixels et le déplacement de la souris ne correspondent pas.


Extrusion avec le manipulateur

Le manipulateur peut maintenant être utilisé pour extruder des points...

...et extruder des deux côtés :


Historique de AdapterSurf

AdapterSurf fonctionne maintenant avec l'historique activé.


Historique de RaccorderSurf

RaccorderSurf enregistre maintenant l'historique : le résultat est actualisé en conservant le type de continuité choisie au départ.


ProlongerBordSurf plus facile

ProlongerBordSurf est bien plus facile à utiliser : cliquez sur un bord et déplacez-le vers l'intérieur ou l'extérieur. Nous avons ajouté l'option Fusionner pour permettre le prolongement ou le rétrécissement sous forme de surface indépendante.


GlisserSurSurface

GlisserSurSurface possède maintenant une option ContrainteNormale qui conserve la structure simple d'un objet lorsqu'il est transformé. Vous pouvez ainsi ajouter un angle de dépouille à des objets sur un plan et conserver la direction de l'angle de dépouille lorsque vous faites glisser l'objet.


Sélectionner des sous-courbes

Les sous-courbes (dans une polycourbe) sont maintenant compatibles avec la sélection de sous-objets. Réalisez la sélection en maintenant les touches Ctrl+Maj enfoncées ou utilisez les nouveaux filtres de sélection de sous-objets.


Travailler sur les bords

Les rayons et la sélection de la commande CongéBord peuvent maintenant être modifiés. Cette possibilité de modification est conservée sur les copies des polysurfaces avec congés et après enregistrement du fichier.

La commande CongéBord gère également bien mieux les coins.

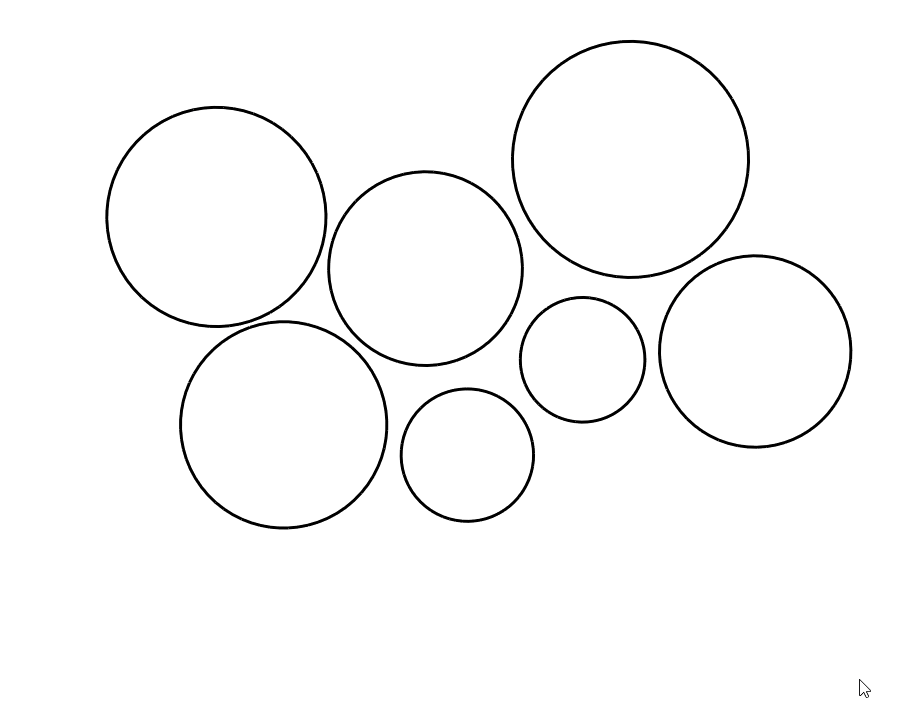

Décalage multiple

Utilisez DécalerMultiple pour réaliser le même décalage sur plusieurs objets sélectionnés.


Isoler

La commande Isoler remplace Inverser les objets cachés et vous permet de mieux vous concentrer sur votre travail dans une scène très dense.



Et bien plus

  • RéduireMaillage : permet maintenant de mieux contrôler la réduction du maillage de départ.
  • Historique sur un plus grand nombre de commandes :
    • RaccorderSurf
    • Rebond
    • ChanfreinSurf
    • ExtraireCourbeIso
    • CongéSurf
    • CourbeInterpSurSurf
    • AdapterSurf
    • DéplacerCourbesIsoExtraites
    • RaccordementVariableSurface, ChanfreinVariableSurface
    • CongéVariableSurface
  • Les opérations booléennes fonctionnent de manière plus fiable sur les faces communes.
  • L'importation au format STEP a été entièrement réécrite pour une meilleure prise en charge des polysurfaces.
  • SupprimerTousLesMicrosBordsLibres supprime les morceaux de bord minuscules qui peuvent s'accumuler suite à des petites erreurs de modélisation.
