Documentation - Nouveautés de Rhino 6 pour Windows

Présentation

La modélisation n'est qu'une partie du processus de conception. Vous devez également montrer comment construire votre concept. Nous avons amélioré de nombreuses parties des outils de documentation, entièrement retravaillé l'interface de style d'annotation et amélioré la compatibilité avec le format DWG et le texte enrichi. Il est maintenant beaucoup plus facile de faire passer précisément le message que vous souhaitez transmettre avec vos modèles.


Cotes et annotations

Affichage à l'écran plus rapide et plus net dans les vues de modélisation et les mises en page :


Styles d'annotation

Contrôlez l'apparence des cotes, des lignes de repère et du texte avec les styles d'annotation. Changez l'apparence de votre dessin en modifiant les propriétés des styles assignés à chaque objet d'annotation.

Texte enrichi

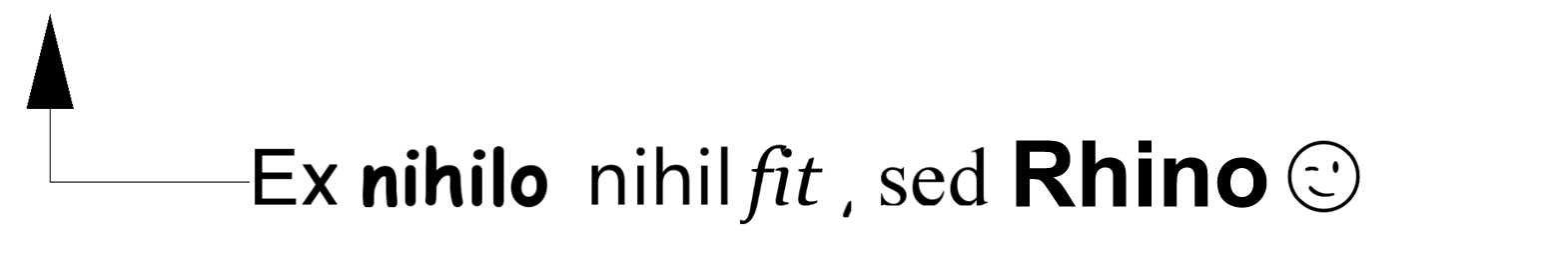

Le texte enrichi permet de définir plusieurs formats de caractère (polices, gras, italique, souligné) dans un seul bloc de texte.


Champs

Prise en charge des <champs> pour afficher des données du document ou des objets dans le texte et les annotations.


Tolérance

Options de tolérance : plus/plus, symétrique et écart :


Contrôle plus fin

Vous pouvez maintenant remplacer les styles d'annotation par objet.

Des paramètres permettent de supprimer les zéros dans les éléments d'annotation.


Bien orienté

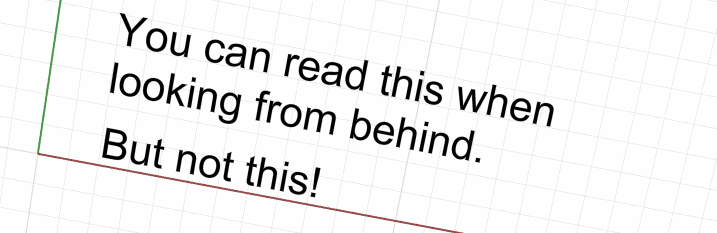

Orienter le texte vers le lecteur lorsqu'il est vu de derrière :

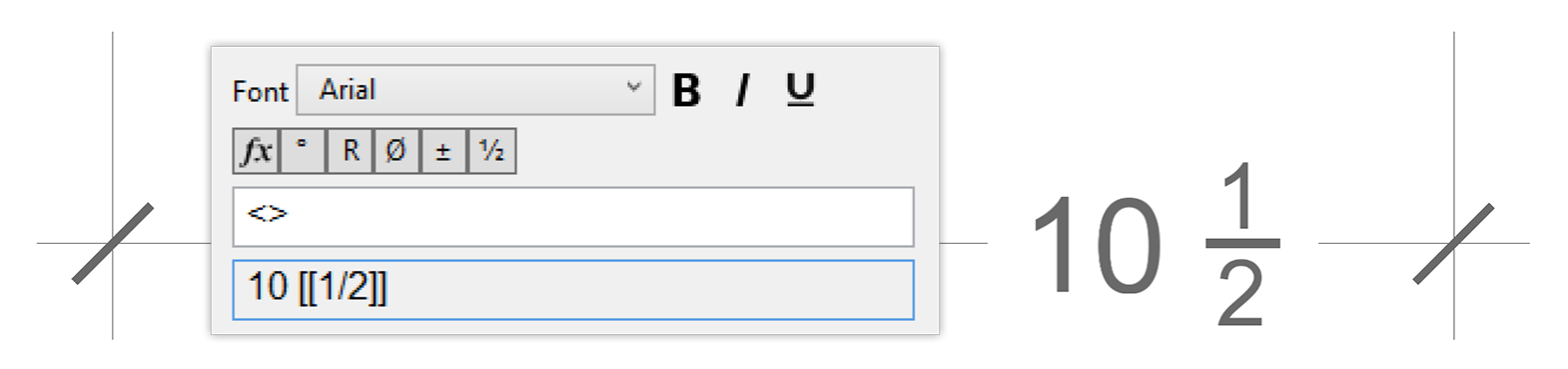

Fractions superposées

Il est maintenant possible d'utiliser des fractions superposées dans toutes les annotations :


Édition

Vous pouvez maintenant double-cliquer sur un texte ou une annotation pour l'éditer.

Texte

  • Contrôles des retours de ligne dans l'éditeur.
  • Définir l'angle de rotation pendant la création.
  • Échelle différente pour l'espace de modélisation et l'espace de mise en page.
  • Les modes opératoires pour les commandes Texte et ObjetTexte sont identiques.
  • Les symboles (degré, rayon, diamètre, ±), fractions superposées et champs de texte dans toutes les cases d'éditions.
  • Modification de la casse : Majuscules, minuscules, majuscule au début de chaque mot et inversion de la casse.

Cotes

  • L'historique est activé par défaut pour les cotes. Lorsque vous modifiez des objets cotés, les cotes sont mises à jour.
  • Continuer (chaîne) des cotes.
  • Cotes de ligne de base.
  • Position des flèches des cotes d'angle : possibilité de placer les flèches à l'intérieur, à l'extérieur ou automatiquement.
  • Position du texte de cote d'angle : possibilité de placer le texte à l'intérieur, à droite, à gauche ou automatiquement.

Point d'annotation

  • Paramètres de police et de hauteur.
  • Texte secondaire : information qui n'est pas affichée dans le point d'annotation mais qui peut être intéressante.

Lignes de repère

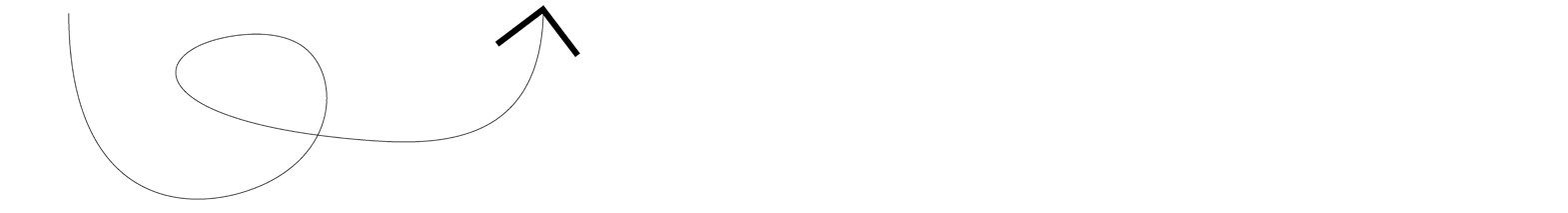

Nous avons ajouté plus de contrôle sur la structure des lignes de repère : droite, courbée, point d'union avec le texte.


Hachures

La frontière des hachures peut être sélectionnée depuis l'intérieur d'un bloc.


Marque de centre

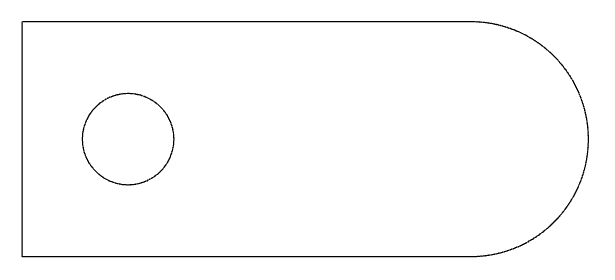

Les marques de centre peuvent être placées pour marquer le centre des cercles et des arcs :



La commande Image facilite l'utilisation d'images.



Calque

  • Nouvelle option Calque activé uniquement dans la vue détaillée actuelle.
  • Permet de désactiver un calque dans l'espace de modélisation tout en le laissant activé dans une ou plusieurs vues détaillées.
  • La visibilité des vues détaillées est maintenant enregistrée pour les blocs liés.
  • La visibilité des calques dans les fenêtres est affectée par le paramètre général de visibilité des calques.

Échange de fichier

  • DWG : Nouveaux paramètres de style d'annotation permettant d'importer et exporter des fichiers DWG dans Rhino sans perdre les paramètres de format.
  • DWG : Exportation de courbes droites simplifiée avec l'option Simplifier désactivée.
  • DWG : Possibilité d'ouvrir des fichiers AutoCAD 2015.
  • Impression de plusieurs pages PDF.
  • API pour l'enregistrement vers PDF.
  • Le module d'exportation SVG permet d'enregistrer des fichiers au format Scalable Vector Graphics. Cette image est un SVG exporté à partir de Rhino :


Dessin2D

La commande Dessin2D a été entièrement réécrite pour des résultats plus rapides, plus précis, plus propres.


CapturerVueDansPressePapiers/Fichier

CapturerVueDansFichier et CapturerVueDansPressePapiers ont maintenant une boîte de dialogue.


Blocs

La logique de remplacement des blocs a été revue afin que les résultats correspondent mieux aux attentes et afin d'aider à éviter des conflits au niveau des noms.



Et bien plus

 Et bien sûr de nombreuses corrections de bogues.
