Documentación - Novedades de Rhino 6 para Windows

Información general

El modelado es solo una parte del proceso de diseño. También es necesario mostrar cómo se crea el diseño. Hemos perfeccionado muchas partes del flujo de trabajo de documentación, hemos rediseñado por completo una interfaz de estilo de anotación y hemos mejorado la compatibilidad con DWG y el texto enriquecido. Ahora es más fácil transmitir con precisión y claridad el qué y el cómo de sus diseños.


Cotas y anotaciones

Visualización en pantalla más rápida y nítida en las vistas de modelo y diseño:


Estilos de anotación

Controle el aspecto de las cotas, las directrices y el texto con los estilos de anotación. Actualice la apariencia de su dibujo cambiando las propiedades en los estilos de cota que están asignados a cada objeto de anotación.

Texto enriquecido

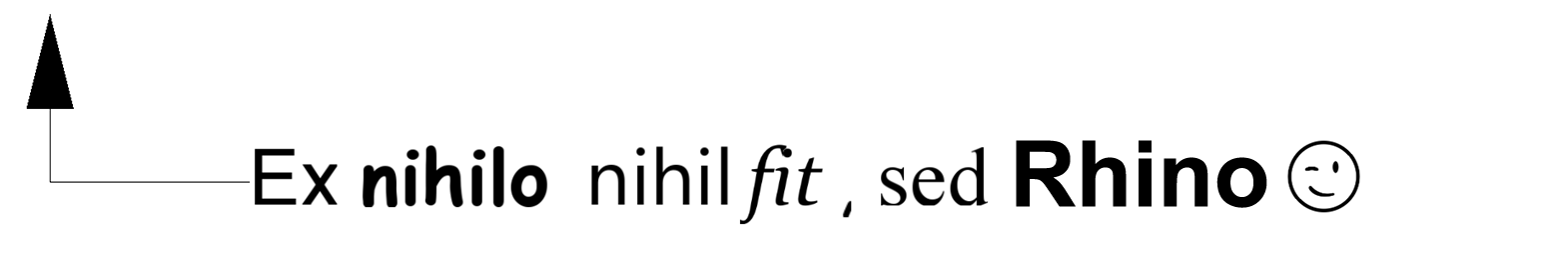

El texto enriquecido permite configurar varias fuentes, negrita, cursiva y subrayado en un solo bloque de texto.


Campos

Se admiten campos (<field>) para mostrar datos del documento u objetos en texto y anotaciones.


Tolerancia

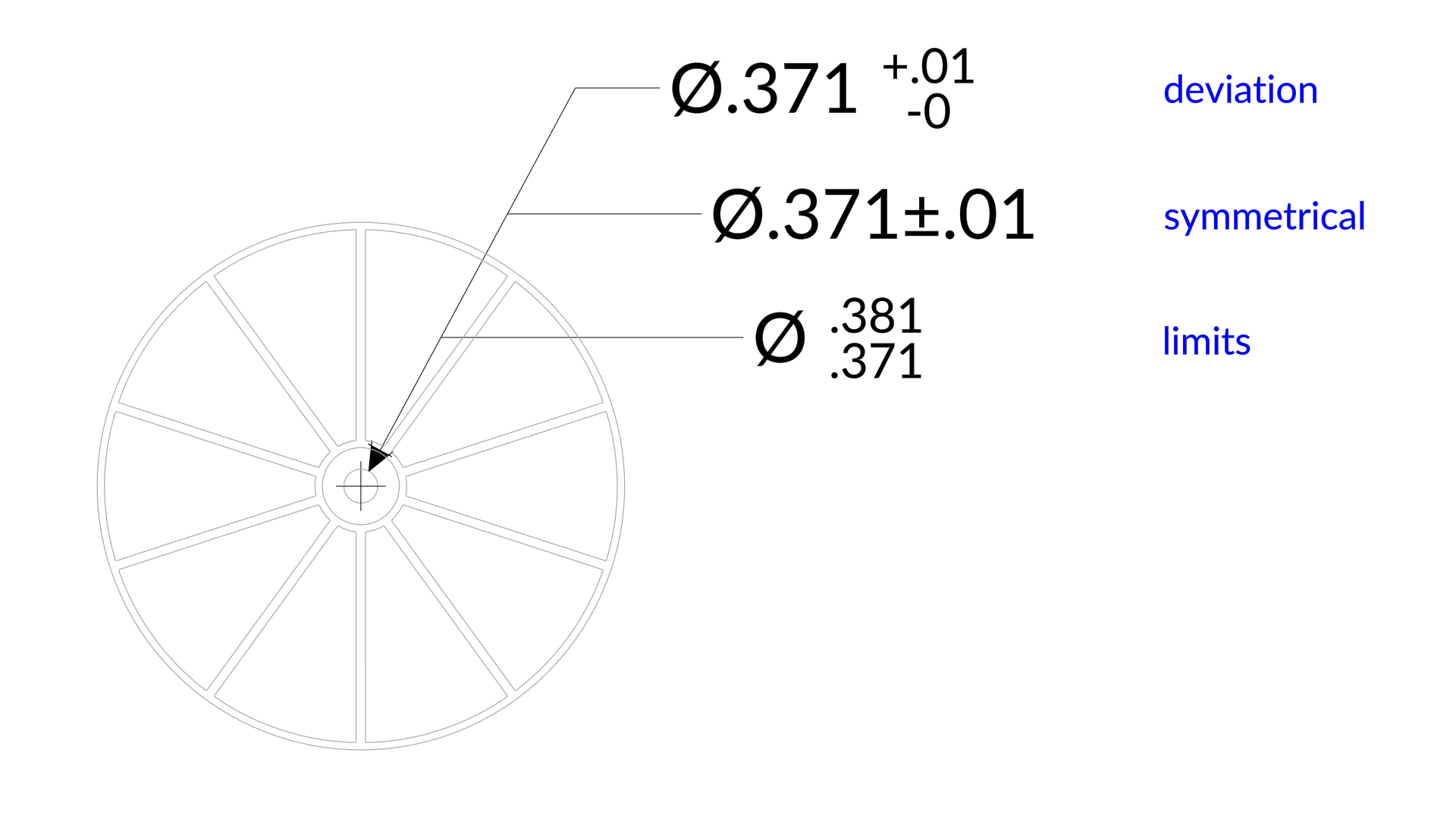

Opciones de tolerancia: más/más, simétrico y desviación:


Control detallado

Ahora puede sobrescribir los estilos de anotación por objeto.

Dispone de opciones de supresión cero para los elementos de anotación.


Orientación adecuada

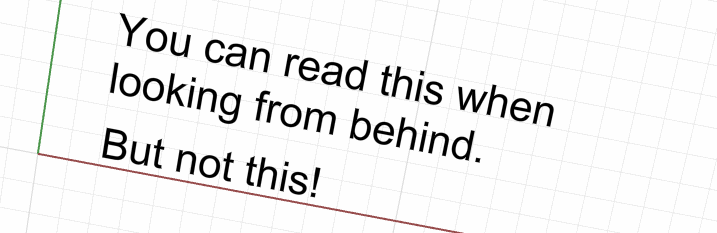

Oriente el texto hacia el lector cuando se vea desde atrás:


Fracciones apiladas

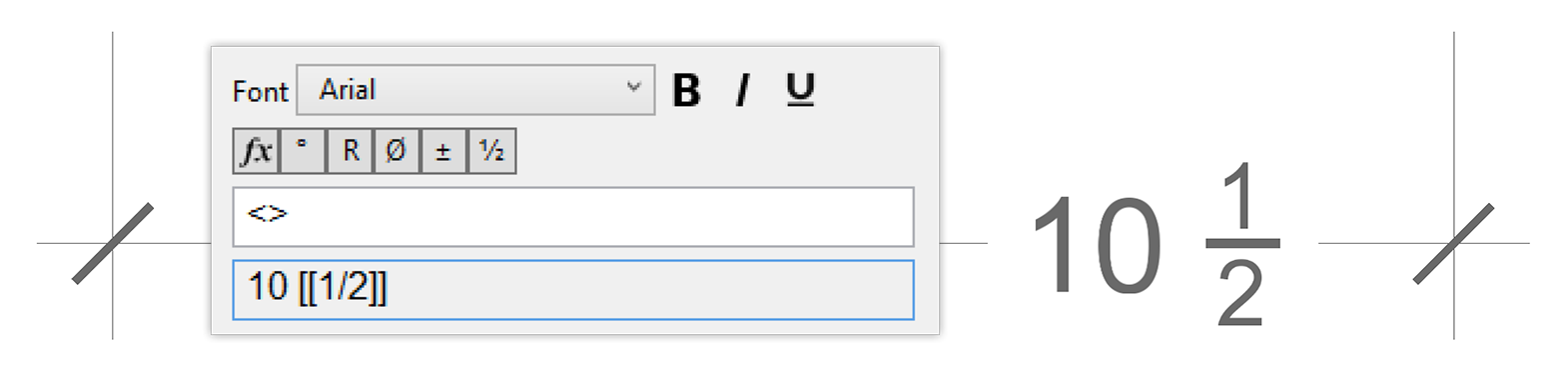

Las fracciones apiladas ahora se admiten en todas las anotaciones:


Edición

Ahora puede editar el texto y las anotaciones con un doble clic.

Texto

  • Controles de ajuste de línea en el el editor.
  • Define ángulo de rotación durante la creación.
  • Escalado separado para el texto del espacio de modelo y del espacio de diseño.
  • El flujo de trabajo de los comandos Texto y ObjetoDeTexto es el mismo.
  • Símbolos (grado, radio, diámetro, ±), fracciones apiladas y campos de texto en todos los cuadros de edición de texto.
  • Edición de mayúsculas/minúsculas: opciones de mayúsculas, minúsculas, uso de mayúsculas en palabras e invertir mayúsculas/minúsculas.

Cotas

  • El historial está activado de manera predeterminada para las cotas. Cuando se modifican objetos acotados, las cotas se actualizan.
  • Continuación (cadena) de cotas.
  • Línea base de cotas.
  • Colocación de flecha de cota angular: las flechas se pueden colocar adentro, afuera o de forma automática.
  • Colocación de texto de cota angular: el texto se puede colocar adentro, afuera o de forma automática.

Punto de anotación

  • Opciones de fuente y altura.
  • Texto secundario: información que no se muestra dentro del punto pero que puede ser de interés.

Guías

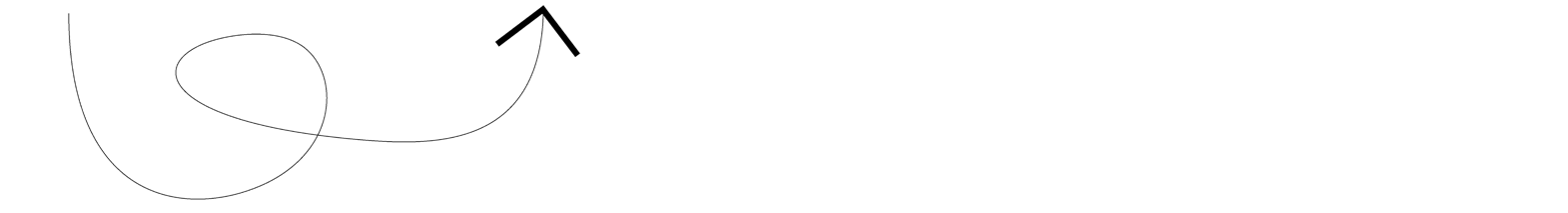

Hemos agregado más control en la estructura de las directrices: continua, curvada, punto asociado a texto.


Trama

El contorno de trama se puede seleccionar desde dentro de un bloque.


MarcaCentral

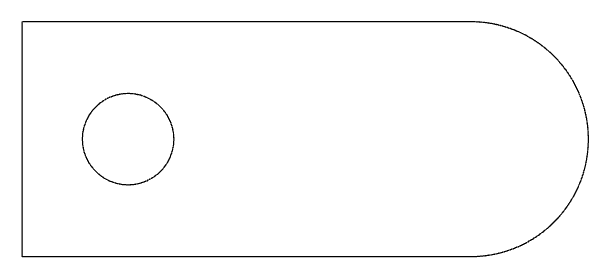

Las marcas centrales se pueden añadir para marcar los centros de círculos y arcos:


Imagen

El comando Imagen facilita el uso de bitmaps.



Capa

  • Nueva Capa activada solo la configuración del detalle actual.
  • Permite que una capa esté desactivada en el espacio del modelo y activada o desactivada en uno o más detalles.
  • La visibilidad de los detalles ahora se recuerda en los bloques vinculados.
  • La visibilidad de las capas por vista se ve afectada por la opción de visibilidad de capas general.

E/S de archivos

  • DWG: las nuevas opciones de estilo de anotación permiten intercambiar más archivos DWG a través de Rhino sin perder el formato.
  • DWG: exporte curvas continuas simplificadas sin activar la opción Simplificar.
  • DWG: ahora se pueden abrir archivos de AutoCAD 2015.
  • Impresión de PDF de varias páginas.
  • API para guardar a PDF.
  • El exportador SVG permite guardar archivos en el formato SVG ( Scalable Vector Graphics). Esta imagen es un archivo SVG exportado desde Rhino:


Dibujo2D

Dibujo2D se ha reescrito completamente para ofrecer mejores resultados, más rápidos, más limpios y más personalizables.


CapturarVistaEnPortapapeles/Archivo

CapturarVistaEnArchivo y CapturarVistaEnPortapapeles ahora tienen un cómodo cuadro de diálogo.


Bloques

La lógica de reemplazo de Bloques se ha rediseñado para que los resultados sean más predictibles y se eviten conflictos de nomenclatura.



Y mucho más

Además, se han realizado muchas correcciones de errores.
