Markups
Markups sind eine einfache Möglichkeit, Ihrem Designteam oder Ihren Kunden Änderungen mitzuteilen. Beschriften Sie oder markieren Sie Ihr Modell oder Ihre Zeichnung in Rot.
Kollaboratives Werkzeug
Für Architekten und Designer ist
Markup

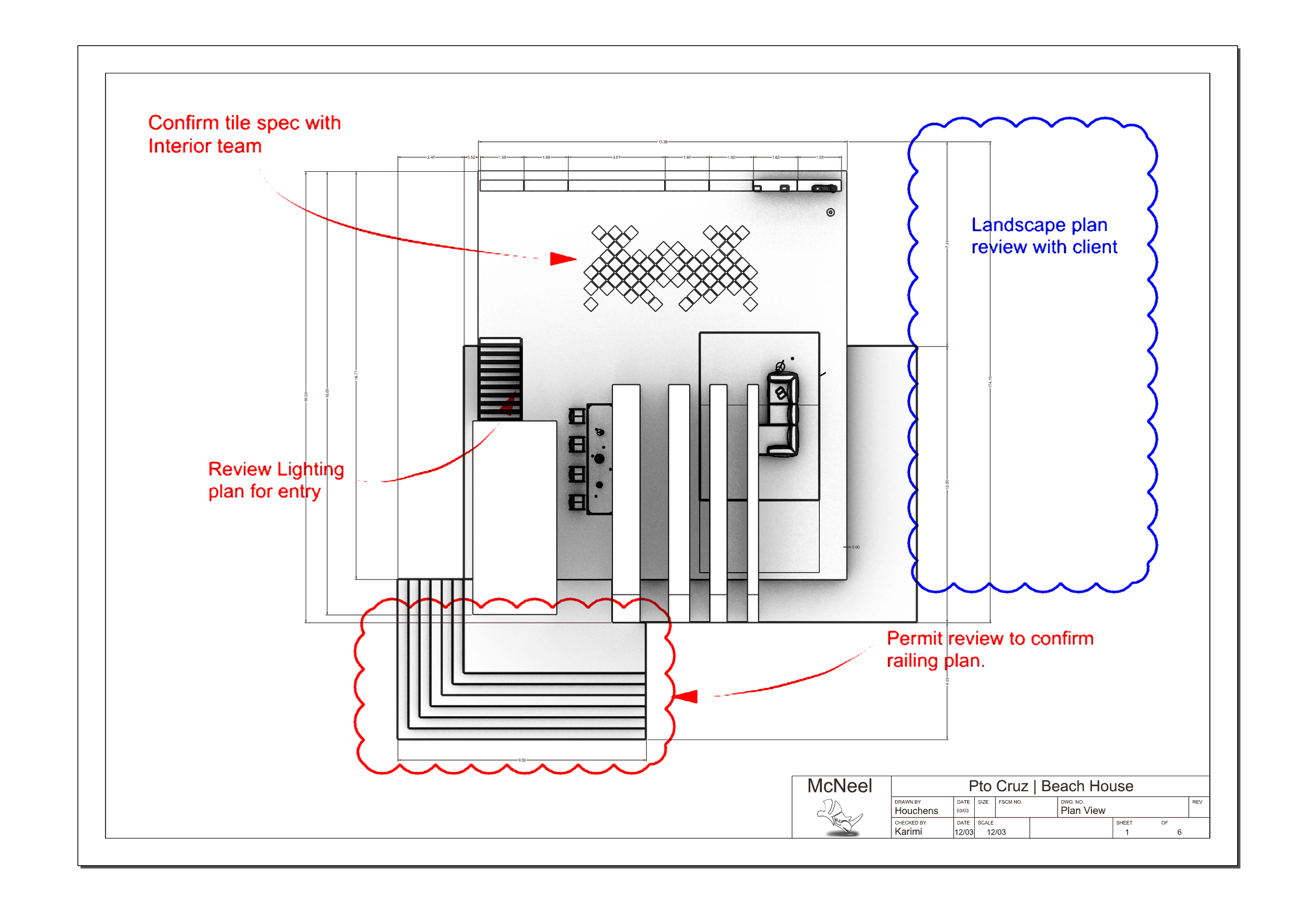

eine einfache Möglichkeit, direkt auf dem Modell mit dem Design-Team zu kommunizieren! Ob als Feedback zum 3D-Modell oder zur Rotmarkierung von 2D-Zeichnungen sind Markups ein hervorragendes Werkzeug für die Zusammenarbeit.
Visuelles Feedback
Speichern, Wiederherstellen und Bearbeiten: a
Markup
ist mit den Modellansichten assoziiert und bewegt sich durch die 3DM-Datei. Exportieren Sie Ihre Markups als separate Bilder, um Sie Ihren Kunden zu schicken. Feedback und Überarbeitungen leicht gemacht!
Interaktive Benutzeroberfläche
Mit seinem HUD bietet
Markup
eine benutzerfreundliche Bedienoberfläche zum Hinzufügen von Text und Anmerkung und zeigt an, wo Änderungen nötig sind. Sie können diese Elemente ändern und löschen, indem Sie das Markup wiederherstellen.
Ausprobieren
- Laden Sie Rhino 9 WIP für Windows oder Mac herunter.
- Laden Sie das Modell subd-car-seat.3dm herunter und öffnen Sie es.
- Führen Sie den Befehl
Markup
aus, so dass das Markup HUD erscheint.
- Wählen Sie das Bleisstiftskizze-Symbol oben im HUD.
- Wählen Sie die Liniendicke mit dem Schieberegler für Dicke unten im HUD.
- Beginnen Sie mit dem Zeichnen im Ansichtsfenster. Drücken Sie zum Abschließen die Eingabetaste.
- Wählen Sie das Text-Symbol.
- Wählen Sie einen Punkt, um den Text in der Ansicht zu platzieren.
- Geben Sie Ihren Text ein. Drücken Sie zum Abschließen die Eingabetaste.
- Wählen Sie das grüne Häkchen in der unteren rechten Ecke der Ansicht.
- Das
Markup
wird erstellt und das Markups-Panel geöffnet.
- Bearbeiten, löschen oder stellen Sie ein Markup über das Panel wieder her.
- Versuchen Sie es im Alleingang! Experimentieren Sie mit den anderen Werkzeugen innerhalb des Markup-HUD.
- Geben Sie uns Feedback! Bringen Sie Ihre Fragen im Discourse-Forum vor.
