出图 - Rhino 6 for Windows 新功能
概述
建模只是整个设计流程中的一部分，您还需要将其展示在屏幕上。我们重新定义了出图的工作流程，从全新的注解样式到更好的 DWG 支持以及富文本等。现在可以更准确更清晰的传达您设计的内容和想法。
尺寸标注与注释
更快、更清晰的在模型视图与图纸配置中显示。
注解样式
通过注解样式来控制尺寸标注、标注引线与文本的视觉外观。您可以通过更新分配给每个注解物件的样式来更改他们的外观。

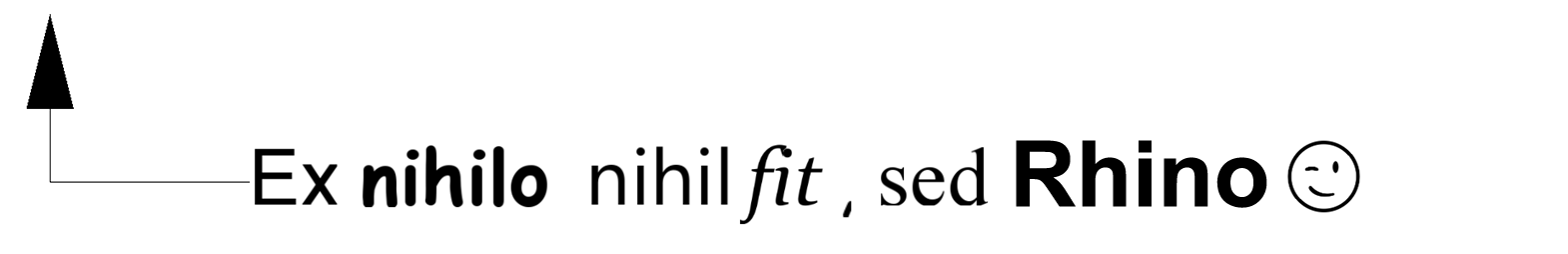

富文本
富文本可以让您在单个文本段落中设置多种字体、斜体、斜体以及下划线等。
功能变量

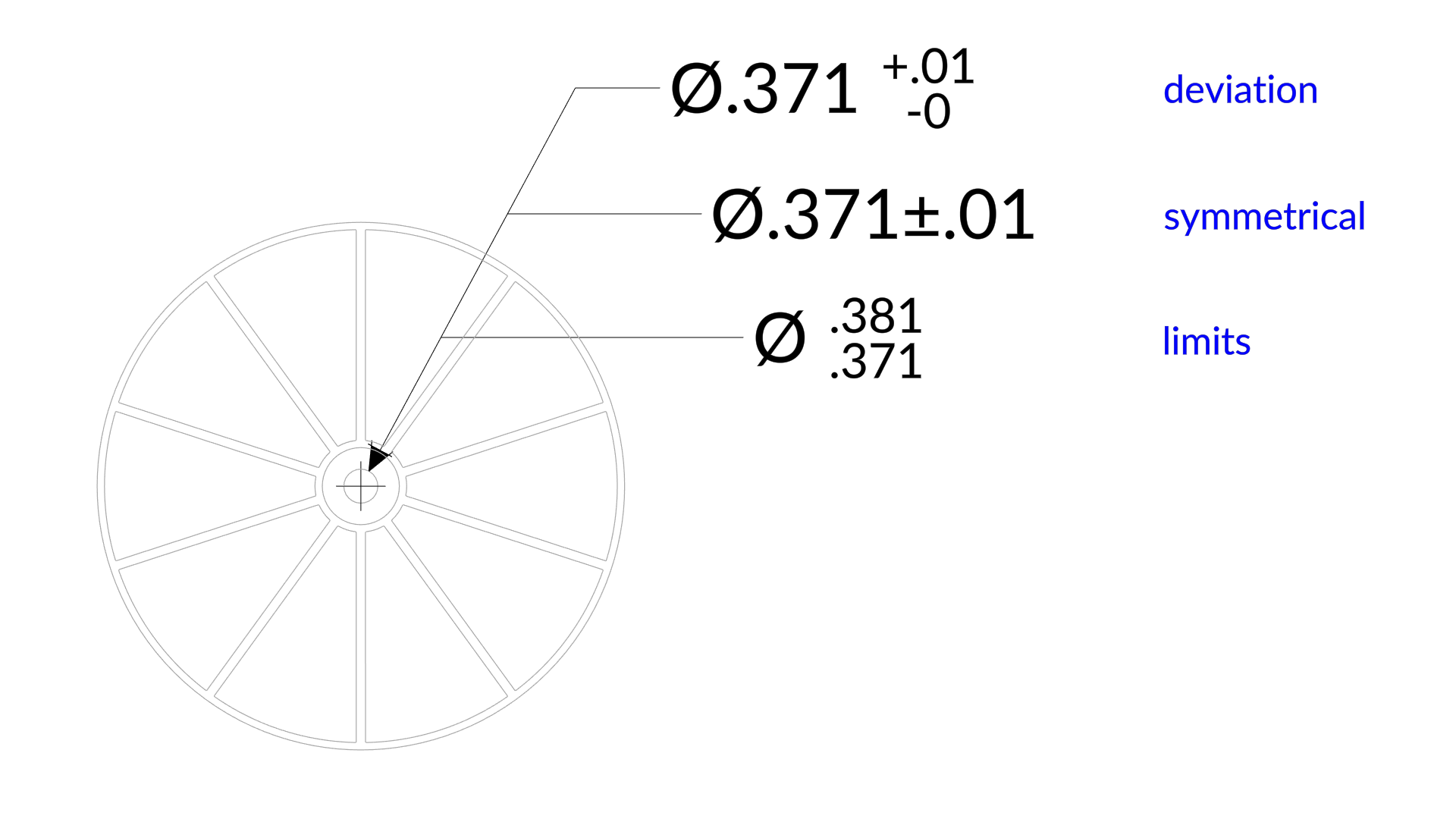

公差
公差选项: 限制, 正负值, 以及偏差值:
精细控制
现在您可以单独设置每个物件的注解样式。
现在注解可以进行消零设置。

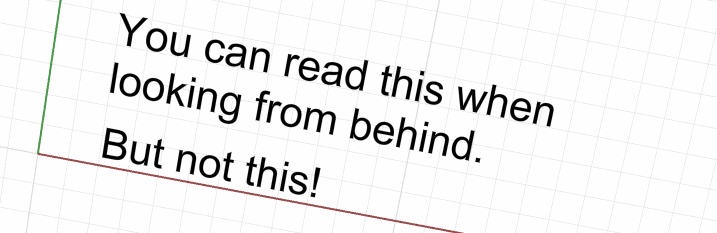

面向用户
即使从背后观察，文本也可以是面向用户的：

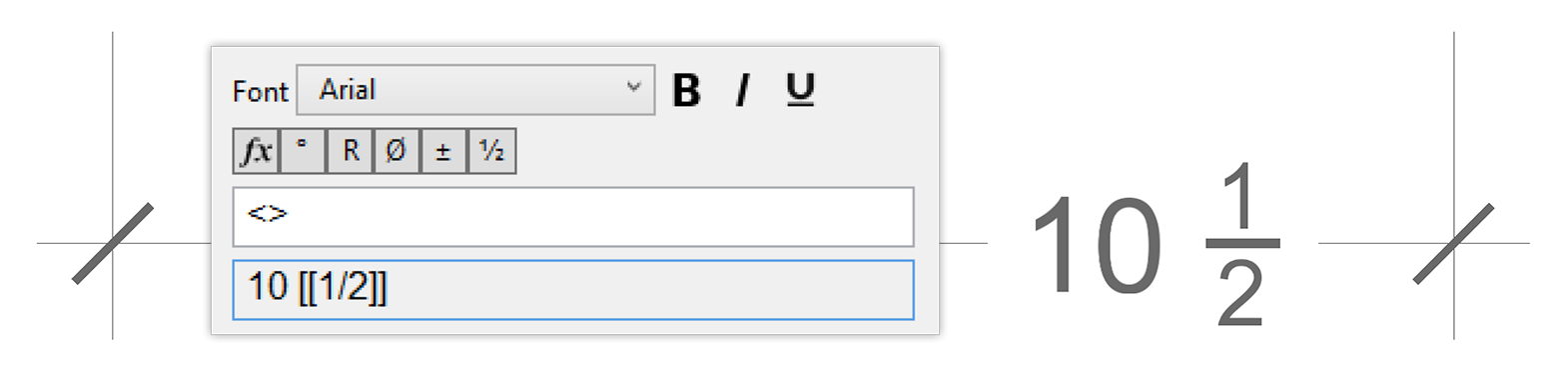

分数显示
现在所有注解中都支持分数的显示。
编辑
现在只需要简单双击文本以及注解，就可以编辑。
文本
- 支持在编辑中换行。
- 在创建时设置旋转角度。
- 可以单独缩放模型空间以及图纸配置空间中的文本。
- Text 和 TextObject 指令的工作流程相同。
- 所有文本编辑窗口中都可以使用符号 (度数、半径、直径、±)、分数以及功能变量。
- 大小写编辑: 大写、小写、单词大小写以及反转大小写选项。
尺寸标注
- 尺寸标注的建构历史默认是打开的，当您修改已经标注过尺寸的物件时，尺寸标注也会更新。
- 连续尺寸标注。
- 基线标注。
- 角度尺寸标注箭头放置: 箭头可以被强行放置在内部、外部，也可以自动放置。
- 角度尺寸标注文本放置: 文本可以被强制放置在内部、左侧、右侧，也可以自动放置。
注解点
- 字体与高度设置。
- 次要文本 - 记录在注解点内部，但并不之间显示出来的注解文本。

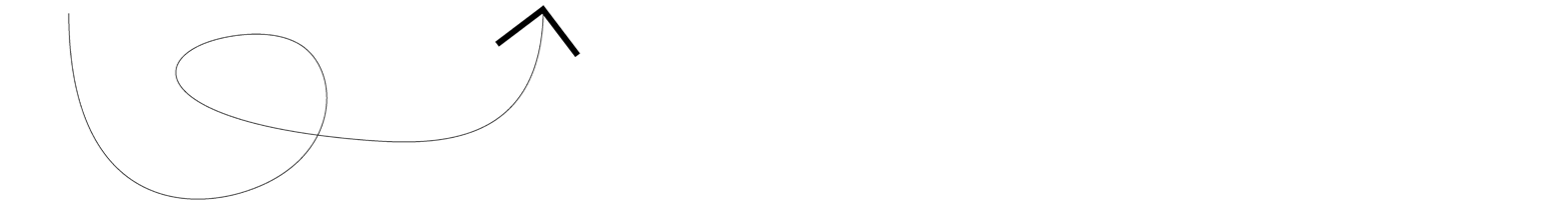

标注引线
我们为标注引线加入了更多控制: 平直、弯曲、在文本上附件点等。
剖面线
可以从图块内部选取剖面线的边缘。

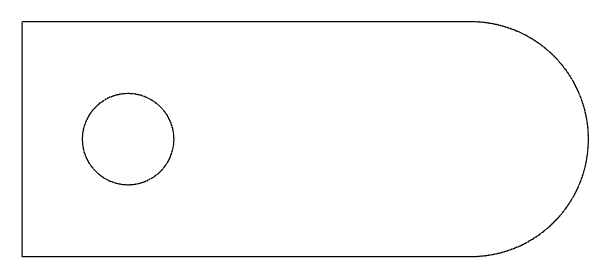

中心点标记
中心点标记可以放置在圆或圆弧的中心点上。
图像
通过 Picture 指令放置位图更方便。
图层
- 可以仅在当前的子视图设置中开启图层。
- 子视图可见性可以在连结的图块中记住。
- 每个工作视窗图层可见性首一般图层可见性设置的影响。
文件输入/输出
- DWG: 最新的注解样式设置使得 Rhino 在不丢失格式的情况下可以互转更多的 DWG 文件。
- DWG: 取消勾选“简易”可以导出平直曲线。
- DWG: 增加了打开 AutoCAD 2015 文件的功能。
- 多页 PDF 打印。
- 保存为 PDF 格式的 API 接口。
- SVG 导出功能让您可以导出可缩放矢量图像文件。这张图片就是从 Rhino 导出的 SVG 图像:
Make2D
Make2D 已从底层完全重写，现在更快、更好、更简洁，而且多了许多可定制的选项。
截取视图到剪贴板/文件
截取视图到文件以及截取视图到剪贴板功能现在有一个方便的操作对话框...
图块
图块置换的逻辑已经过重新设计，这使得结果可预测性增强，并且避免了命名冲突。
更多
. 修复了大量错误。
